Фитинги

Быстроразъёмные соединения Camozzi. Серия "МИКРО"

Под трубку с внешним диаметром 3, 6, 8 мм.
Присоединение M3, M5, M7, G1/8.
Быстроразъёмное соединение Серия "Микро" включают в себя 14 разных моделей. Присоединение и разъединение трубки может повторяться несколько раз и выполняется вручную, без использования инструментов. Уплотнительное кольцо легко заменяется в случае повреждения или износа.

Каталог Camozzi в формате PDF

Коллекторы Camozzi с быстроразъёмными соединениями из технополимера для пластиковых трубок

Коллекторы с быстроразъёмными соединениями из технополимера для пластиковых трубок
Под трубку с внешним диаметром 4 - 6 - 8 - 10 мм.
Присоединение G1/8, G1/4, G3/8.
Новые модели выполнены из технополимера, обеспечивающего основные технические характеристики, которые уже заложены в фитингах Camozzi.

Данные фитинги обеспечивают сверхвысокую гибкость в установке, имеют малый вес и легкую эксплуатацию цанги и внутреннего уплотнения.

Все материалы, используемые в этих фитингах, за исключением внутренних уплотнений, могут быть переработаны и использованы повторно. Фитинги доступны в двух исполнениях: с резьбой и без.

Каталог Camozzi в формате PDF

Быстроразъёмные соединения Camozzi для пластиковых трубок Sprint®

Внешний диаметр 4 - 5 - 6 - 8 - 10 - 12 - 14

Присоединение: M5, G1/8, G1/4, G3/8, G1/2, R1/8, R1/4, R3/8, R1/2
Рабочее давление: -0,8 – 16 бар

Быстроразъёмные соединения включают 32 различных модели. Присоединение и разъединение трубки может повторяться несколько раз и выполняется вручную, без использования инструментов. Уплотнительное кольцо легко заменяется в случае повреждения или износа.

Каталог Camozzi в формате PDF

Быстроразъёмные соединения Camozzi с двойным уплотнением. Серия 8000

Быстроразъёмные соединения с двойным уплотнением. Серия 8000
Присоединение G1/8 - G1/4.

Обладая большим опытом в производстве быстроразъемных соединений в пневмосистемах и опираясь на глубокое изучение этого вопроса, Камоцци разработала фитинги Серии 8000 с двойным уплотнением.
Прототипом для создания этой серии послужили фитинги Серии 6000, которые были хорошо апробированы в пневматике.
Основным отличием фитингов Серии 8000 является введение дополнительных уплотнений (это решение запатентовано), обеспечивающих надежное и герметичное соединение, полностью устраняющих возможность утечек воздуха через микроцарапины на наружной поверхности трубки, возникающие при многократной коммутации.

Каталог Camozzi в формате PDF

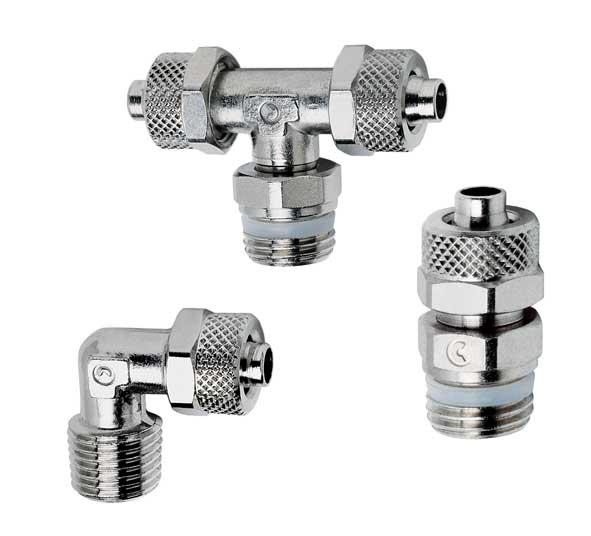

Соединения Camozzi с накидной гайкой для пластиковых трубок

Трубки диаметр 5/3 - 6/4 - 8/6 - 10/8 - 12/10 - 15/12,5
Присоединение: M5, M6, M12x1, M12x1,25, G1/8, G1/4, G3/8, G1/2, R1/8, R1/4, R3/8, R1/2
Рабочее давление: -0,8 – 25 бар

включают в себя 28 различных моделей. Эти соединения могут использоваться с жёсткими нейлоновыми трубками.
Накидная гайка затягивается вручную или гаечным ключом. Специальная форма конуса обеспечивает целостность трубки.

Каталог Camozzi в формате PDF

Универсальные соединения Camozzi

Трубка диаметр 4 - 6 - 8 - 10 - 12
Присоединение: G1/8, G1/4, R1/8, R1/4, R3/8, R1/2
Рабочее давление: -0,8 – 40 бар

Каталог Camozzi в формате PDF

Фитинги Sprint®

 Присоединение: G1/8, G1/4, G3/8, G1/2;
R1/8, R1/4, R3/8, R1/2.

Серия Sprint® включает прямые, Y-образные, Т-образные и крестообразные фитинги с наружной и внутренней присоединительной резьбой размером до G1/2.

В дополнение к фитингам поставляется уплотнительное фторопластовое кольцо Sprint®, исключающее необходимость использования других уплотнений, а также ускоряющее монтаж.
Фтинги Sprint® могут соединяться и разъединяться несколько раз.
Материалы: латунь OT58, покрытая никелем.

 Резьбы: трубная коническая ISO 7(BSPT), трубная цилиндрическая ISO 228(BSP)

Каталог Camozzi в формате PDF

Резьбовые фитинги и трубки Camozzi. Серия T, MPL, PNZ

Трубка материалы Полиэтилен, полиамид, полиуретан. Диаметры: 4/2, 5/3, 6/4, 8/6, 10/8, 12/10, 14/12, 15/12,5
Присоединение: M5, G1/8, G1/4, G3/8, G1/2;
R1/8, R1/4, R3/8, R1/2, R3/4.

Во время монтажа на производстве часто бывает трудно определить требуемые размеры и типы соединений. Фитинги этой серии позволяют эффективно решить эту проблему.

Серия включает прямые, Y-образные, Т-образные и крестообразные фитинги с наружной и внутренней присоединительной резьбой размером до G1/2. Материалы: латунь OT58 (покрытая никелем)

Каталог Camozzi в формате PDF

Быстроразъёмные соединения Camozzi с самозапиранием

Условный проход диаметр 5 и 7 мм.
Пластиковые трубки 6/4 - 8/6 - 10/8
Разиновые шланги 6x14 - 8x17 - 10x19 13x23
Присоединение: G1/8, G1/4, G3/8, G1/2.

Самозапирающиеся быстроразъёмные соединения применяются для подключения и отключения переносного пневматического инструмента и приспособлений к магистрали сжатого воздуха без отключения давления.
Быстроразъёмные соединения с самозапиранием состоят из замка, с обратным клапаном и фиксатором, и ключа. Сжатый воздух проводится со стороны замка, который закрывает магистраль при вынутом ключе и открывает её при установленном ключе. Ключ легко фиксируется в замке и вынимается из него при нажатии на подвижную муфту. Третья цифра в обозначении модели (5 или 8) показывает условный проход. Модели, имеющие одинаковую третью цифру, могут быть соединены вместе. Замок и ключ заказываются отдельно.

Каталог Camozzi в формате PDF

Быстроразъёмные соединения Camozzi для тормозных систем

Под трубку с внешним диаметром 6, 8, 10, 12 и 15 мм по DIN 74324.

Новая продукция Camozzi - специальные фитинги, предназначенные для использования в пневматических тормозных системах транспортных средств. Фитинги имеют специальную конструкцию, соответствующую всем необходимым требованиям:
-защита от загрязнения и попадания влаги в соединение;
-направляющая втулка для надежной фиксации трубки при низких температурах и вибрациях;
-морозостойкие уплотнения;
-дополнительная контргайка,обеспечивающая фиксацию фитинга ПОД НУЖНЫМ УГЛОМ;
-быстрый монтаж трубки по принципу "push-to-fit".
Данные фитинги продолжают ряд цанговых фитингов Camozzi, особенностью которых является быстрый и надежный монтаж-демонтаж трубопроводов (выемка трубки из фитинга) без разборки фитинга одним движением без применения инструмента.
Типоразмеры фитингов соответствуют наиболее часто применяемым в тормозных системах городских и междугородних автобусов.

Быстроразъемные соединения Camozzi с 2-х ступенчатым размыканием.

Условный проход д. 5 и 7 мм. Пластиковые трубки 6/4, 8/6, 10/8. Резиновые шланги 6x14, 8x17, 10x19, 13x23. Присоединение: G1/8, G1/4, G3/8, G1/2.

Самозапирающиеся быстроразъемные соединения (G1/8, G1/4, G3/8 и G1/2) применяются для подключения и отключения переносного пневматического инструмента и приспособлений к магистрали сжатого воздуха, без отключения давления. Это экономит значительное количество времени.
Быстроразъемные соединения с самозапиранием состоят из замка, с обратным клапаном и фиксатором, и ключа. Сжатый воздух проводится со стороны замка, который закрывает магистраль при вынутом ключе и открывает ее при установленном ключе. Ключ легко фиксируется в замке и вынимается из него при нажатии на подвижную муфту. Третья цифра в обозначении модели (5 или 8) показывает условный проход. Модели, имеющие одинаковую третью цифру, могут быть соединены вместе. Замок и ключ заказываются отдельно.
