Фитинги и Шланги

Фитинги для защитных рукавов Festo серии MKG

Размер Pg 9, Pg 11, PG 13,5, Pg 16, Pg 21, Pg 29, Pg 36, Pg 48

Техническая информация

Защитные рукава Festo серии MKV

Гибкие защитные кожухи для защиты пневматических шлангов и электрических кабелей на оборудовании и при монтаже

Техническая информация

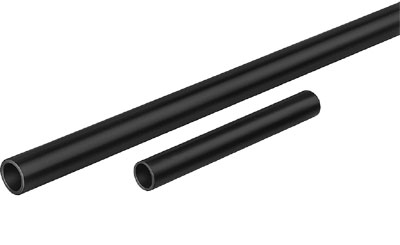

Алюминиевые и пластиковые трубы Festo серии PQ

Материал трубы: Полиамид или алюминиевая отливка
Наружный диаметр 12 … 28 мм
Рабочее давление -0.95 … 7 бар
Окружающая температура -25 … 75 °C

Техническая информация

Спиральные пластиковые шланги Festo серии PPS

Материал шланга: Полиуретан
Наружный диаметр 6.3 … 7.8 мм
Внутренний диаметр 4.7 … 6.2 мм
Рабочая длина 7.5 … 15 м
Зависящее от температуры рабочее давление -0.95 … 21.2 бар
Окружающая температура -35 … 60 °C
С обеих сторон резьбовые поворотные соединения с жесткой заделкой шланга с уплотнительными кольцами OL

Техническая информация

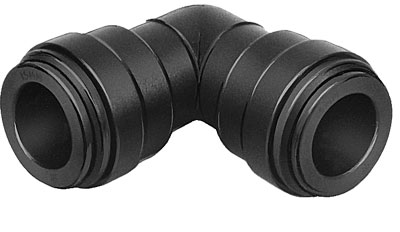

Фитинги Festo для пластиковых труб серии CQ

Присоединительная резьба G 3/8, G 1/2, G 3/4, G1
Диаметр 12, 15, 18, 22, 28 мм
Присоединительная резьба G с уплотнительным кольцом

Техническая информация

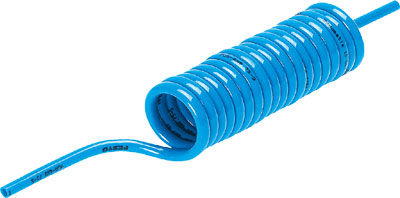

Спиральные пластиковые шланги Festo серии PUN-S, PUN-S-DUO

Материал шланга: Полиуретан
Наружный диаметр 4 … 12 мм
Внутренний диаметр 2.6 … 8 мм
Рабочая длина 0.5 … 6 м
Зависящее от температуры рабочее давление -0.95 … 10 бар

Техническая информация

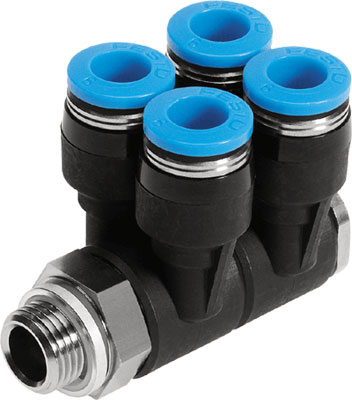

Коллекторы Festo серии QS, FR, GF

Присоединение: R 1/8, R 1/4, R 3/8, R 1/2, G 1/8, G 1/4, G 3/8, G 1/2
Диаметр: 4, 6, 8, 10, 12 мм
Резьба R с тефлоновым напылением/резьба G с уплотнением/ цанговое соединение
Может быть повернуто на 360°
GF – поворотные коллекторы (до 3000 об/мин)

Коллекторы серии QSLV, QSQ, QST
Техническая информация

Коллекторы серии FR
Техническая информация

Коллекторы серии GF
Техническая информация

Пластиковые шланги Festo серии PAN-V0

Материал шланга: Поливинилхлорид, полиамид
Наружный диаметр 6 … 14 мм
Зависящее от температуры рабочее давление -0.95 … 12 бар
Окружающая температура -30 … 90 °C
Стойкий к пламени в соответствии с UL 94 V0

Техническая информация

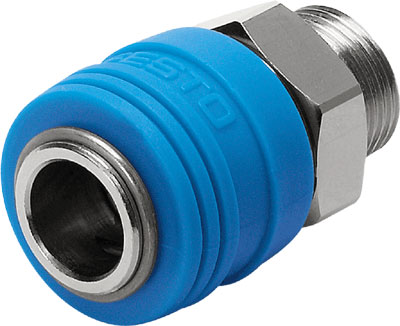

Быстросъемные штекеры и розетки Festo серии KD/KS

Присоединение M3, M5, G 1/8, G 1/4, G 3/8, G 1/2
Диаметр 2, 3, 4, 6, 9, 13 мм
Метрическая с уплотнительным кольцом/ G резьба с уплотнительным кольцом
Запирание с одной стороны/ Запирание с двух сторон
Безопасные соединения по ISO 4414

Техническая информация

Пластиковые шланги Festo серии PFAN

Материал шланга: Перфлюор-алкоксиалкан
Наружный диаметр 4 … 12 мм
Внутренний диаметр 2.9 … 8.4 мм
Зависящее от температуры рабочее давление -0.95 … 16 бар
Окружающая температура -20 … 150 °C
Высокая стойкость к химикатам, микробам и гидролизу
Высокая термостойкость

Техническая информация

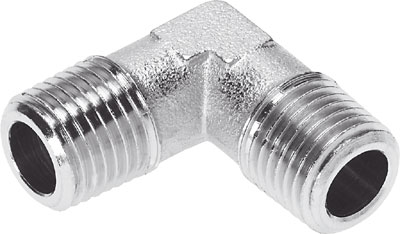

Резьбовые фитинги Festo серии NPFB

Подсоединение M5, R1/8, R1/4, R3/8, R1/2, R3/4, R1, G1/8, G1/4, G3/8, G1/2, G3/4, G1
Метрическая резьба с уплотнительным кольцом/ R-резьба с тефлоновым покрытием/ G-резьба с уплотнительным кольцом

Техническая информация

Пластиковые шланги Festo серии PAN, PAN-R

Материал шланга: полиамид
Наружный диаметр 4 … 16 мм
Внутренний диаметр 2.5 … 12 мм
Зависящее от температуры рабочее давление -0.95 … 19 бар (PAN), -0,95 … 35 (PAN-R)
Окружающая температура -30 … 80 °C
Высокая термальная и нагрузочная способность

Техническая информация

Фитинги с накидной гайкой Festo серии CК, CX

Присоединительная резьба M5, G 1/8, G 1/4, G 1/2, G 3/8
Диаметр 3, 4, 6, 9, 13 мм
Метрическая с уплотнительным кольцом/ резьба G с уплотнительным кольцом
CX – серия фитингов для шлангов в мет. оплетке

Техническая информация

Пластиковые шланги Festo серии PEN, PLN

Материал шланга: полиэтилен
Наружный диаметр 4 … 16 мм
Внутренний диаметр 2.7 … 10.8 мм
Зависящее от температуры рабочее давление -0.95 … 10 бар (PEN), -0.95 … 14 бар (PLN)
Окружающая температура -30 … 60 °C (PEN), -30 … 80 °C (PLN)

PEN: Более высокая стойкость к традиционным моющим агентам и лубрикантам
PLN: Высокая стойкость к химикатам, микробам и гидролизу, Одобрен для пищевой промышленности

Техническая информация

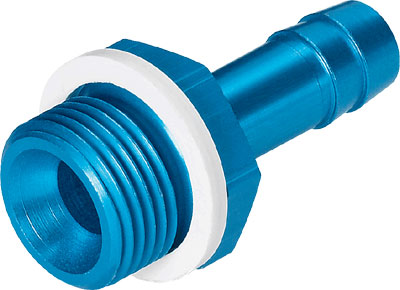

Ниппельные штуцеры Festo серии C, N, CN

Присоединительная резьба M3, M5, G 1/8, G 1/4, G 3/8, G 1/2, G 3/4
Диаметр 2, 3, 4, 6, 9, 13, 19 мм
Метрическая с уплотнительным кольцом/ резьба G с уплотнительным кольцом

Техническая информация

Пластиковые шланги Festo серии PUN, PUN-H, PUN-DUO, PUN-H-DUO

Материал шланга: полиуретан
Наружный диаметр 3 … 16 мм
Внутренний диаметр 2.1 … 11 мм
Зависящее от температуры рабочее давление -0.95 … 10 бар
Окружающая температура -35 … 60 °C

PUN-H: стойкие к гидролизу

Технические характеристики

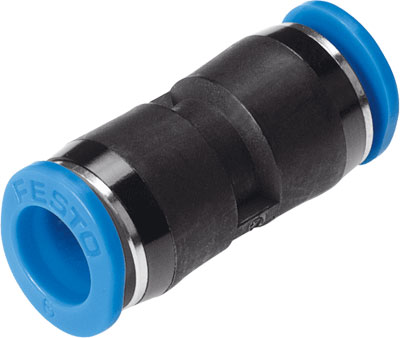

Цанговые фитинги Festo серии QS, NPQ

Присоединение R 1/8, R 1/4, R 1/2, R 3/8, G 1/8, G 1/4, G 3/8, G 1/2
Диаметр 3, 4, 6, 8, 10, 12, 16
Резьба G с уплотнительным кольцом/ резьба R с тефлоновым напылением
Подходят для работы на вакууме

QSM – мини серия, диаметры 3,4,6 мм
QS-F, NPQM – серии из металла (до16 бар)
CRQS – из нержавеющей стали
QS-V0 – стойкие к сварочным брызгам
QSK – с обратным клапаном
QSR – поворотные (до 500 об/мин), GF – поворотные коллекторы (до 3000 об/мин)
NPQP – полимерные, стойкие к различным средам

Цанговые фитинги серии QS, QSM, QS-F, CRQS, QS-V0
Техническая информация

Цанговые фитинги серии QSK, QSR, GF
Техническая информация

Цанговые фитинги серии NPQM
Техническая информация

Цанговые фитинги серии NPQP
Техническая информация
