Пневмоцилиндры Camozzi

увеличить

Компактные миницилиндры Camozzi. Серия 14.

Одностороннего действия.
Диаметр 6, 10, 16
Ход 5, 10, 15, с быстроразъемным соединением диаметром 4 мм или резьбой М5.

Компактные миницилиндры Серии 14 одностороннего действия с пружинным возвратом предназначены для монтажа в ограниченном пространстве. Конструкция цилиндров позволяет собирать х в блоки или вворачивать непосредственно в несущие элементы конструкции.

В задней крышке цилиндра имеется присоединительное отверстие М5 или быстроразъёмное соединение д.4.



Каталог Camozzi в формате PDF

увеличить

Миницилиндры Camozzi. Серия 16, 24, 25

Одно и двустороннего действия.
Серия 16 - диаметр 8, 10, 12
Серия 24 - диаметр 16, 20, 25
Серия 25 - диаметр 16, 20, 25

Миницилиндры серии 16, 24, 25 соответствуют европейским стандартам CETOP RP52-P и DIN/ISO 6432.

Каталог Camozzi в формате PDF

увеличить

Цилиндры Camozzi. Серия 27

Цилиндры. Серия 27
Двустороннего действия, магнитные
Серия 27 - диаметр 20, 25, 32, 40, 50, 63

Цилиндры серии 27 характеризуются минимальными габаритными размерами и простыми линиями в конструкции.
Идеальны для применения в оборудовании с повышенными гигиеническими требованиями. Отсутствие сложных поверхностей и глухих отверстий обеспечивает лёгкую мойку

Каталог Camozzi в формате PDF

увеличить

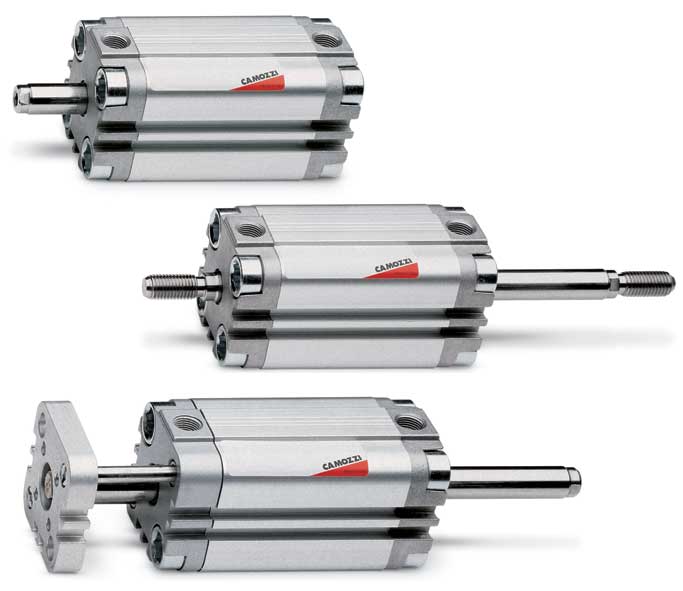

Компактные магнитные цилиндры Camozzi. Серия 31

Одно- и двустороннего действия(31М-31F)двустороннего действия
с противоповоротной платформой.
Диаметр 12-100

Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы и подвески.

Компактные цилиндры одно- и двустороннего действия Серии 31 имеют 10 различных диаметров поршня от д.12 до д.100 мм с наружной или внутренней резьбой на штоке,
длиной хода до 400 мм. Кроме того имеется исполнение с двухсторонним штоком или с противоповоротной платформой.

Каталог Camozzi в формате PDF

увеличить

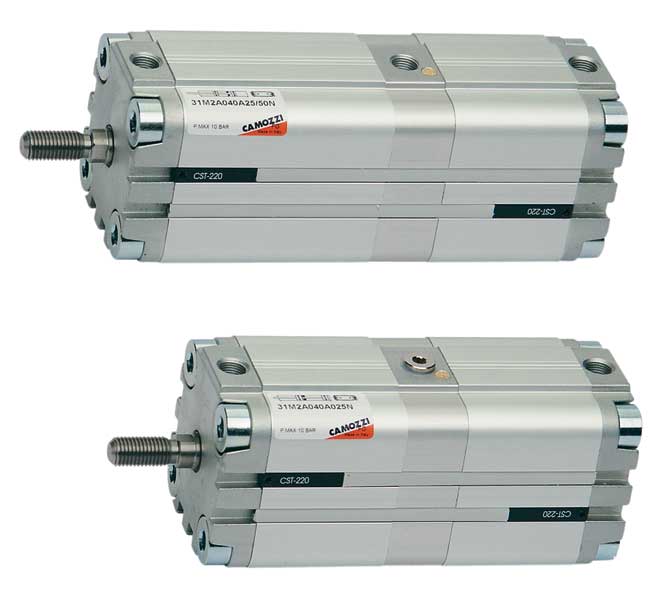

Компактные магнитные цилиндры Camozzi. Серия 31. Тандем и мультипозиционные

Одно- и двустороннего действия(31М-31Ф)двустороннего действия с противоповоротной платформой.
Диаметр 12-100

Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы или подвески. В дополнение к компактной серии цилиндров представлены две новые серии - тандем и мультипозиционная модель.

Новая тандемная версия с 2,3 или 4 секциями позволяют развить усилие на штоке в 2,3 или 4 раза больше, чем стандартный цилиндр того же диаметра при том же давлении.
Многопозиционный цилиндр позволяет получить три фиксированных положения штока.

Каталог Camozzi в формате PDF

увеличить

Компактные магнитные цилиндры Camozzi. Серия 32

Одно- и двустороннего действия (магнитный), с противоповоротной платформой ? 20, 25, 32, 40, 50, 63, 80, 100.
Компактное исполнение
Большой выбор моделей различных диаметров
Соответствуют стандарту ISO 21287 (кроме длины)
Благодаря своей компактности цилиндры Серии 32 подходят для установки в ограниченном пространстве. Соответствие стандарту ISO 21287 позволяет использовать стандартные крепежные принадлежности подходящие для других цилиндров, соответствующих стандартам DIN/ISO 6431/VDMA 24562 (Серия 60 и 61).

Каталог Camozzi в формате PDF

увеличить

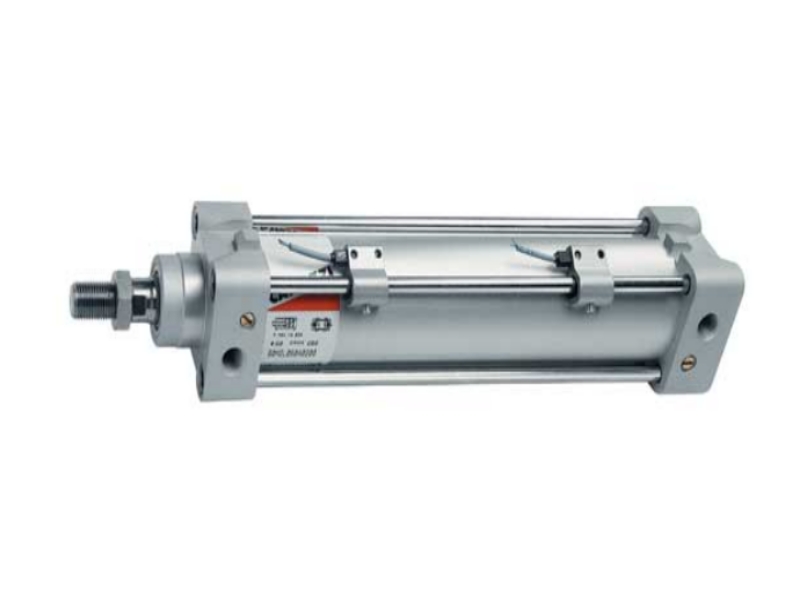

Цилиндры Camozzi. Серия 40

Одно- и двустороннего действия, магнитные.
Диаметр 32, 40, 50, 63, 80, 100, 125, 160, 200, 250.
По заказу с регулятором скорости для цилиндров диаметром до 100 мм.

Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.
Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения.
Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.

В передней крышке пневмоцилиндра расположена направляющая бронзовая втулка, по которой скользит шток. Длина хода стандартных цилиндров серии 40 - до 1000 мм.

Каталог Camozzi в формате PDF

увеличить

Пневмоцилиндры Camozzi с присоединением по ГОСТ 15608-81.Серия 40N3G

Компания Camozzi специально для стран СНГ разработала и поставляет пневматические цилиндры в соответствии с национальным стандартом ГОСТ 15608-81.
Современные технологии производства обеспечивают высокое качество пневмоцилиндров серии 40N3G, которые удачно дополняют широкий модельный ряд пневмоаппаратуры Camozzi.

Конструкция цилиндров 40N3G проста и надежна, не требует текущего обслуживания и рассчитана на тяжелые условия эксплуатации строительных машин и механизмов в различных климатических условиях. Цилиндры Серии 40N3G предназначены для укомплектования отечественного оборудования и монтируются на существующие крепежные места. Надежные, недорогие и компактные цилиндры Серии 40N3G можно использовать и в новом технологическом оборудовании.

Каталог Camozzi в формате PDF

увеличить

Цилиндры Camozzi. Серия 42.

Одностороннего действия, магнитные с демпфированием.
Двухстороннего действия, немагнитные с демпфированием.
диаметр 32, 40, 50, 63.

Эта серия характеризуется минимальными габаритными размерами и простыми линиями конструкции.
Гильза изготовлена из нержавеющей стали, крышки - из анодированного алюминия. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.

Цилиндры этой серии обычно оснащены устройствами демпфирования в конце хода. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие остановку в крайних положениях.

Каталог Camozzi в формате PDF

увеличить

Цилиндры Camozzi. Серия 47

Двустороннего действия, магнитные, с демпфированием. Применение нового профиля с двумя пазами под установку магнитных датчиков позволило улучшить дизайн и снизить стоимость цилиндров серии 47. Длина хода стандартных цилиндров до 2700 мм.

Каталог Camozzi в формате PDF

увеличить

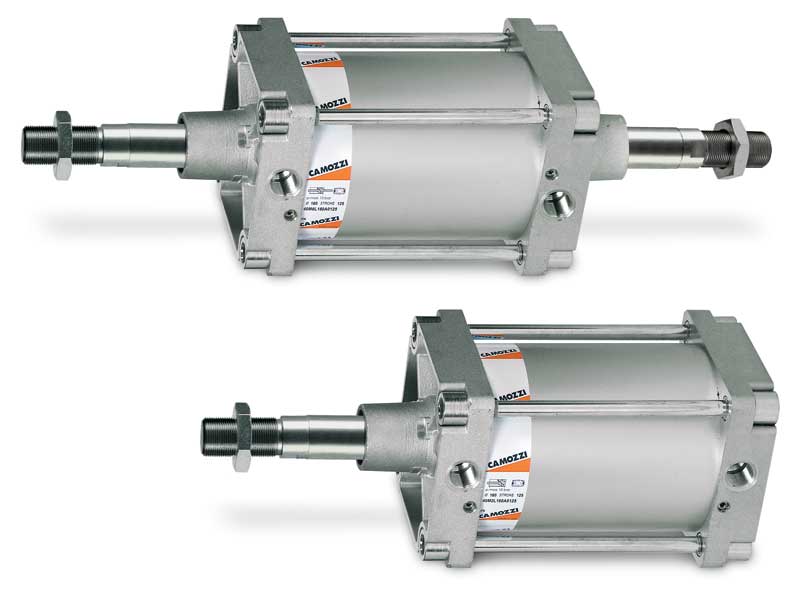

Цилиндры Camozzi. Серия 60

Одностороннего действия, магнитные и немагнитные, без демпфирования.
Двухстороннего действия магнитные и немагнитные с демпфированием и без (DIN/ISO 6431)
Диаметр 32, 40, 50, 63, 80, 100, 125 с демпфированием.

На поршне этих цилиндров могут быть установлены постоянные магниты.
Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.

Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения.
Кроме того, эти цилиндры могут быть оборудованы механическим демпфированием для обеспечения безударной установки.
Длина хода - до 1000 мм.

Каталог Camozzi в формате PDF

увеличить

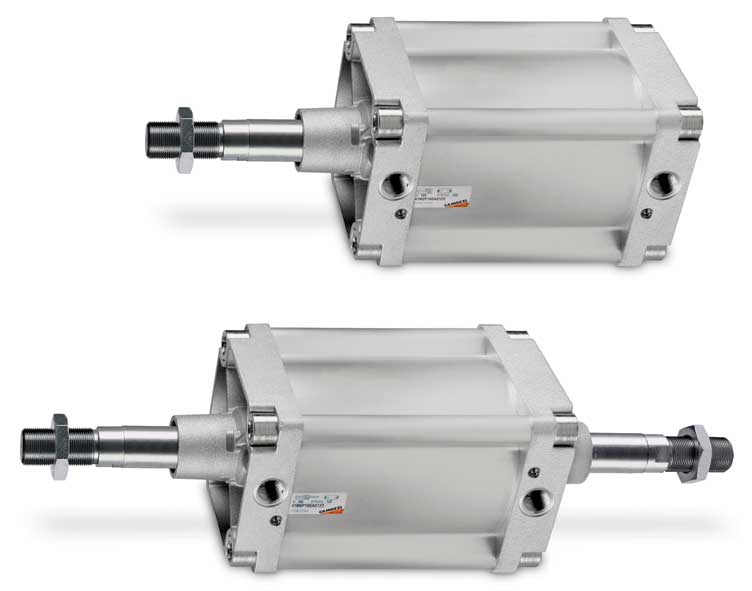

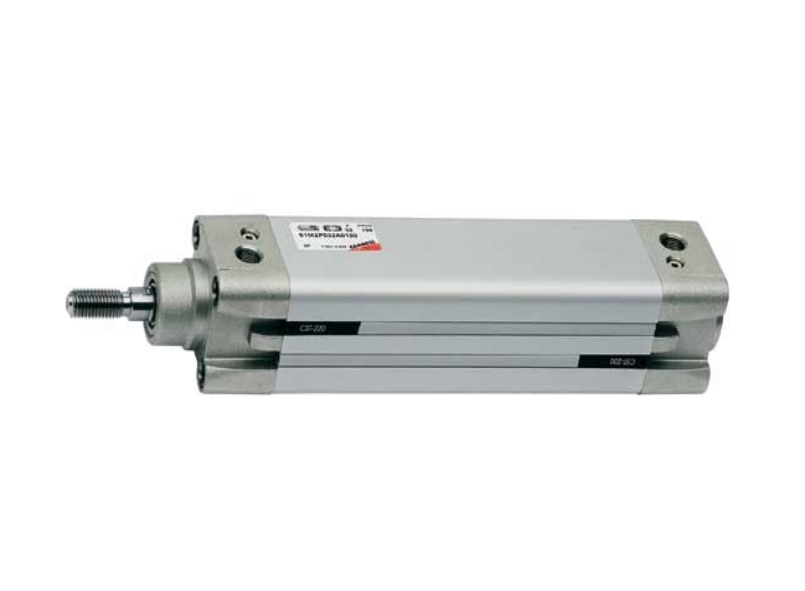

Цилиндры Camozzi. Серия 61. Алюминиевый профиль.

Одностороннего действия, магнитные и немагнитные, без демпфирования.
Двухстороннего действия магнитные и немагнитные с демпфированием и без (DIN/ISO 6431)
Диаметр 32, 40, 50, 63, 80, 100, 125

Гильза из экструдированного алюминиевого профиля имеет два продольных Т-образных паза (на трёх сторонах) для размещения магнитных датчиков. Это позволяет сохранить те же самые установочные габариты цилиндра.
Шпильки расположены внутри гильзы.

Положение поршня определяется магнитными датчиками положения, устанавливаемыми непосредственно в пазы корпуса цилиндра.
Цилиндры оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения.
Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.
Длина хода - до 1000 мм.

Каталог Camozzi в формате PDF

увеличить

Цилиндры Camozzi из нержавеющей стали. Серия 90.

дно- и двухстороннего действия, магнитные (DIN/ISO 6431).
Диаметр 32, 40, 50, 63, 80, 100, 125 демпфированием.
На поршне цилиндра установлен постоянный магнит. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Цилиндры этой серии оснащены устройствами демпфирования в конце хода, с регулировкой интенсивности торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.

Каталог Camozzi в формате PDF

увеличить

Цилиндры Camozzi из нержавеющей стали. Серия 92.

Одно- и двухстороннего действия, магнитные.
Диаметр 32, 40, 50, 63 с демпфированием.

Предназначены для использования в экстремальных условиях окружающей среды, например, на нефтяных платформах, морских судах, в фармацевтике, в атомной или пищевой промышленности.
Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой скорости торможения.

Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.

Каталог Camozzi в формате PDF

увеличить

Цилиндры Camozzi из нержавеющей стали. Серия 94 и 95

Одно- и двухстороннего действия.
Стандарт SETOP RP52-P DIN/ISO 6432.
Серия 94: диаметр 12, 16, 20, 25 – магнитные
Серия 95: диаметр 16, 20, 25 – магнитные, с демпфированием

Эти цилиндры идеально подходят для оборужования с повышенными гигиеническими требованиями.

Предназначены использования в особых условиях окружающей среды, например, на нефтяных платформах, морских судах, фармацевтике, в атомной или пищевой промышленнсоит.

Каталог Camozzi в формате PDF

увеличить

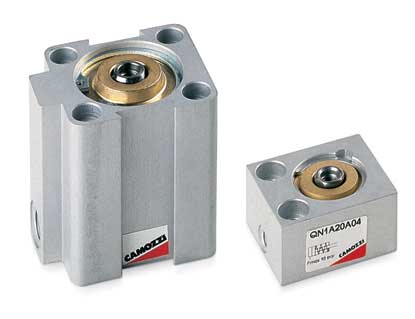

Короткоходовые цилиндры Camozzi. Серия QN

Одностороннего действия.
Серия QN: д.8, 12, 30, 32, 50, 63.

Короткоходовые цилиндры серии QN (односторонние) предназначены для монтажа в ограниченном пространстве.
Благодаря компактности и жёсткости эти цилиндры в основном используются в механизмах фиксации и зажима.

Каталог Camozzi в формате PDF

увеличить

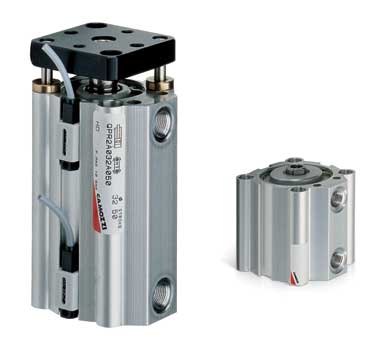

Короткоходовые цилиндры Camozzi. Серия QP-QPR

 Одно- и двустороннего действия, магнитные (QP).
Двухстороннего действия, магнитные, с противоповоротной платформой (QPR).
Диаметры - 12, 16, 20, 25, 32, 40, 50, 63, 80, 100.

Компактные размеры данной серии позволяют использовать их в ограниченном пространстве, главным образом для фиксации и прижима.
На корпусе вдоль оси цилиндра выполнены пазы для крепления магнитных датчиков положения.

Каталог Camozzi в формате PDF

увеличить

Цилиндры Camozzi бесштоковые. Серия 50.

Двухстороннего действия, магнитные
диаметр 16, 25, 32, 40, 50, 63 и 80.

Бесштоковые цилиндры Серии 50 поставляются с 7 различными диаметрами для того, чтобы обеспечить наибольшее количество возможных применений. На поршне цилиндра установлен постоянный магнит, обеспечивающий срабатывание магнитных датчиков, закрепляемых в специальных канавках на боковой поверхности цилиндра.
Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой инетнсивоности торможения с помощью винтов, расположенных в крышках.

Цилиндры Серии 50 рекомендуется применять так, чтобы не превышать максимальных нагрузок и моментов.

Каталог Camozzi в формате PDF

увеличить

Цилиндры Camozzi бесштоковые. Серия 52

Двухстороннего действия, магнитные, с демпфированием.
Диаметр 25, 32, 40.

Бесштоковые цилиндры Серии 52 выпускаются с тремя различными диаметрами - 25, 32 и 40 мм - и доступны в трёх исполнениях: стандартное (M), исполнение с подшипником скольжения (G) и подшипником качения (R).
Кроме того, указанные модели выпускаются со стандартной и укороченной кареткой. Положение поршня определяется магнитными датчиками положения, устанавливаемые непосредственно в пазы корпуса цилиндра.

Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения с помощью винтов, расположенных в крышках. Могут поставляться с подводами воздуха в обе полости цилиндра, расположенными в одной крышке

Каталог Camozzi в формате PDF

увеличить

Цилиндры Camozzi со встроенной направляющей. Серия QC

Двухстороннего действия, магнитные
Диаметр 16, 25, 32, 40, 50, 63 и 80.

Компактные цилиндры серии QC с противоповоротной платформой и направляющими разработаны для монтажа в ограниченном пространстве и способны воспринимать повышенную радиальную нагрузку и скручивающий момент:
- с подшипником скольжения из синтетической бронзы (модель QCT)
- с линейным шариковым подшипником (модель QCB)
Модель QCT предназначена для восприятия высоких изгибающих нагрузок на шток цилиндра.
Цилиндры модели QCB рекомендуется применять в случае необходимости высокой точности прямолинейного движения.

Обе модели оборудованы демпфированием в конце хода. Цилиндры можно устанавливать на различные поверхности. Несколько Т-образных пазов на корпусе цилиндра позволяют устанавливать магнитные датчики в разных положениях.

Каталог Camozzi в формате PDF

увеличить

Модуль линейного перемещения Camozzi. Серия QCTF-QCBF.

Двухстороннего действия, магнитные.
С направляющими и фланцами.
Диаметр 20, 25, 32, 40.

Модуль линейного перемещения Серии QCTF-QCBF, выпускается четырёх различных размеров, разработан для использования в ограниченном пространстве и способен воспринимать повышенную радиальную нагрузки и крутящий момент.
Модуль линейного перемещения выпускается в двух вариантах:
- с подшипником скольжения из синтетической бронзы (модель QCTF).
- с линейным шариковым подшипником (модель QCBF)
Модель QCTF предназначена для восприятия высоких изгибающих нагрузок на шток цилиндра. Цилиндры модели QCBF рекомендуется применять в случае необходимости высокой точности прямолинейного движения. Амортизаторы: Модуль линейного перемещения данной серии выпускается в трёх различных вариантах:
А. механическое демпфирование (стандарт);
B. с двумя гидроамортизаторами, расположенными на корпусе

С. с одним гидроамотризатором, расположенным на задней платформе

Каталог Camozzi в формате PDF

увеличить

Сдвоенные цилиндры Camozzi. Серия QX

 Двустороннего действия, магнитный, с направляющими
Д. 10x2, 16x2, 20x2, 25x2, 32x2

Большое усилие
Точное перемещение
Встроенная направляющая
Цилиндры Серии QX идеально подходят для решения задач линейного перемещения по направляющим. Конструкция с двумя штоками помимо обеспечения направленного перемещения позволяет удвоить усилие при сохранении компактных размеров.Цилиндры могут поставляться с направляющими на основе подшипников скольжения из спеченной бронзы или на основе шариковых линейных подшипников качения.

Каталог Camozzi в формате PDF

увеличить

Поворотные цилиндры Camozzi. Серия 30.

Поворотные цилиндры Серии 30 сделаны из алюминиевого профиля, их компактные и простые линии создают создают приятный внешний вид.

Уникальная износостойкая направляющая обеспечивает срок службы изделия.

На крышках имеются винты регулировки угла поворота в пределах ±5 градусов. Вращение по часовой стрелке.

Каталог Camozzi в формате PDF

увеличить

Поворотные цилиндры Camozzi. Серия 69.

Поворотные цилиндры Серии 69 были разработаны 7 различных диаметров.

Возможны два варианта выходного элемента - в виде втулки со шпоночным пазом, либо в виде вала со шпоночным пазом.
Благодаря применению специальных материалов эти цилиндры могут эффективно использоваться в экстремальных условиях. Высокое качество материалов и их обработки позволило обеспечить позволило обеспечить жёсткие допуски на угловые перемещения. Поворотная втулка изготовлена из закалённой шлифованной стали и установлена на двух подшипниках качения.
Поршень и система демпфирования в крайних положениях такие же, как и система, испытанная в цилиндрах Серии 60, а заводская смазка позволяет обеспечивать работу как без, так и с дополнительной смазкой.

На крышках имееются винты регулировки угла поворота в пределах ±5 градусов. Вращение по часовой стрелке.

Каталог Camozzi в формате PDF

увеличить

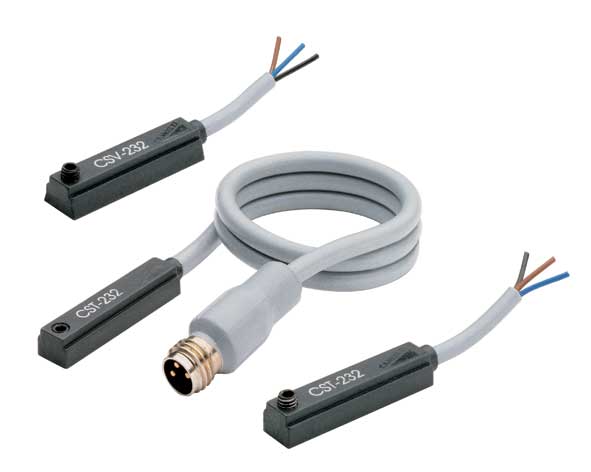

Магнитные датчики положения Camozzi. Серия CST-CSV.

Магнитные датчики положения Серии CST/CSV служат детектором положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается внутренний контакт датчика, и электрический сигнал выдается в цепь электрической катушки клапана или на вход PLC.
О замыкании контакта информирует светодиод желтого цвета. Принцип работы датчика на базе геркона основан на переключении механического контакта и предназначен для эксплуатации при постоянном (до 110 В) и переменном токе (до 220 В).
Срок эксплуатации герконового датчика меньше, чем у датчика на основе эффекта Холла, у которого принцип работы основан на использовании свойств полупроводников. Датчик на основе эффекта Холла может эксплуатироваться только на постоянном токе с напряжением до 30 В. Датчики этой серии могут устанавливаться в канавки на корпусе некоторых серий цилиндров без специальных приспособлений или на гильзы и шпильки, используя скобы и хомуты.

Каталог Camozzi в формате PDF

увеличить

Магнитные датчики положения Camozzi. Серия CSH

В номенклатуре Camozzi появились новые магнитные датчики Серии CSH.
Новая Серия CSH расширяет ряд моделей магнитных датчиков для различного диапазона напряжений. Кроме того, новая система фиксации позволяет устанавливать датчик в канавку сверху, что значительно упрощает монтаж. Такое решение позволяет избежать скольжения в канавках.
Максимальное усилие затяжки - 0,4 Нм. Новая Серия CSH пригодна для использования с цилиндрами Серий 61, 31, 69, QCTF и QCBF.
Класс защиты - IP67.
CSH-223, CSH-253: 10-30 V AC/DC; 0,25A; 8W/10VA CSH-221: 30-110V DC; 30-230V AC; 0,25A; 8W/10VA CSH-233, CSH-263: 10-30 V AC/DC (PNP); 0,25A; 8W/10VA CSH-334, CSH-364: 10-27V DC (PNP); 0,25A; 6W

увеличить

Магнитные датчики положения Camozzi. Серия CSN - CSM

Магнитные датчики положения модели CSN 2032-0 и CSM 2432-0 состоят из геркона, дополненного схемой электронной защиты, светодиодной индикацией красного цвета и изолированным герметичным корпусом.

Модель CSN 2032-0 оборудована специальной системой, позволяющей устанавливать датчик непосредственно на шпильку цилиндра. С помощью двух винтов фиксируется продольное положение датчика на цилиндре, с помощью третьего - угловое положение.
Три контакта, обозначенные цифрами 1, 2 и 3 позволяют подключить датчик определенным образом, как показано на схеме 1
а) для резистивной или индуктивной нагрузки используются контакты 1 и 2;
б) для емкостной нагрузки используются контакты 1 и 3. Модель CSM 2432-0 подходит для применения с цилиндрами Серии 24.
Датчик на базе геркона -такой же как и в модели CSN 2032-0. Герметичный корпус разработан таким образом, чтобы устанавливаться непосредственно на гильзе цилиндра с помощью хомута из нержавеющей немагнитной стали. Система имеет винт для регулировки окончательного положения. Провода заключены в трехжильную изолирующую герметичную оболочку, и окрашены в коричневый, голубой и черный цвета.
Подключаются в соответствии с приведенной схемой (схема 1) - следующим образом:
а) для резистивной или индуктивной нагрузки используется коричневый и голубой провод (контакты 1 и 2);

б) для емкостной нагрузки используются коричневый и черный провода (контакты 1 и 3).

Каталог Camozzi в формате PDF

увеличить

Магнитные датчики положения Camozzi. Серия CSB-CSC

Магнитные датчики положения CSB и CSC предназначены для определения положения поршня цилиндра.

При попадании датчика в магнитное поле поршня замыкается выходная цепь датчика, обеспечивая сигнал, приводящий в действие электрокатушку клапана или PLC. Встроенный светодиод индицирует замкнутое положение контактов.
Данные датчики можно использовать как в цепях переменного, так и постоянного тока с напряжением до 110 В.

Датчики положения Мод. CSC можно применять в схватах Мод. CGL. Датчик залит герметизирующим и изолирующим компаундом. Эти датчики разработаны так, что они плотно входят в канавки, выполненные в корпусах схватов. Ниже представлены электрические схемы включения датчиков.

Каталог Camozzi в формате PDF

увеличить

Пневматические схваты Camozzi. Серия CGA.

Схват мод.CGA рычажного типа имеет 5 типоразмеров.

Угол раскрытия губок лежит в пределах между -10 и +30 градусов. Поршень оснащён постоянным магнитом, что позволяет использовать датчики положения мод.CSB.
Датчики положения могут быть вставлены в специальные U-образные канавки на корпусе схвата, и по их показаниям можно судить о раскрытии и закрытии губок.
Схват мод. CGA снабжен монтажными отверстиями на трёх его сторонах, что облегчает его крепление.

Для облегчения установки схват может быть также оснащен дополнительными адаптерами мод.C-CGP (охватывающий) и L-CGP (охватываемый)

Каталог Camozzi в формате PDF

увеличить

Рычажные схваты Camozzi с раскрытием 180°. Серия CGS.

Схваты Серии CGS 4-х типоразмеров раскрываются на 180°, что позволяет захватывать необходимые объекты, избегая столкновения губок с другими элементами. Это позволяет сократить необходимое количество движений манипулятора.

Многозвенный механизм обеспечивает увеличение усилия захвата.
Поршень оснащён магнитным кольцом для работы с датчиками положения мод.CSB
Датчики положения могут быть вставлены в специальные U-образные канавки на корпусе схвата, и по их показаниям можно судить о раскрытии и закрытии губок.

Схват мод.CGS имеет мотажные отверстия на рёх его сторонах, что облегчает его монтаж. Для облегчения установки схват может быть также оснащен дополнительными адаптерами мод.C-CGP (охватывающий) и L-CGP (охватываемый)

Каталог Camozzi в формате PDF

увеличить

Схваты Camozzi с параллельными губками. Серия CGP.

Существует 5 различных типоразмеров схвата мод. CGP.
Движение зажима обеспечивается прямым ходом поршня, что увеличивает усилие захвата.
Схват оснащен подшипниками скольжения, что увеличивает срок его службы.
Схват мод. CGP имеет монтажные отверстия на трех его сторонах, что облегчает его монтаж. Датчики положения могут располагаться в специальных U -образных канавках на корпусе схвата и, по их показаниям можно судить о раскрытии и закрытии губок. Для облегчения установки схват может быть также оснащен дополнительными адаптерами мод. C-CGP (охватывающий) и L-CGP (охватываемый).

Каталог Camozzi в формате PDF

увеличить

Схваты Camozzi с параллельными губками и направляющей. Серия CGB-L.

Схват с параллельными губками и направляющей серии CGB-L поставляется 4-х различных типоразмеров.

Встроеннные направляющие повышают точность захвата. Движение зажима обеспечивается прямым ходом поршня, что увеличивает усилие захвата.
Схват мод. CGB имеет монтажные отверстия на трех его сторонах, что облегчает его монтаж. Поршень оснащен магнитным кольцом для работы с датчиками положения мод. CSB.
Датчики положения могут располагаться в специальных U - образных канавках на корпусе схвата, и по их показаниям можно судить о раскрытии и закрытии губок. Для облегчения установки схват может быть оснащен дополнительными адаптерами мод. C-CGP (охватывающий) и L-CGP (охватываемый).

Каталог Camozzi в формате PDF

увеличить

Схваты Camozzi с параллельными губками и широким раскрытием. Серия CGL.

Схваты поставляются 5-ти различных размеров и отличаются компактными размерами при больших усилиях схвата.

Поршень может иметь пять различных диаметров с тремя различными длинами хода. Большое усилие захвата достигается применением двух параллельно работающих цилиндров, кинематически связанных друг с другом посредством передачи рейка-шестерня.
Благодаря сравнмтельно большому раскрытию губок можно захватывать различные по размеру предметы. Схваты серии CGL оснащены дополнительными грязесъемниками. Компактная конструкция схвата позволяет закреплять его в различном положении.

Поршень схвата оснащен магнитом для работы с датчиком положенияя мод. CSC. Датчики положения мод. CSC устанавливаются непосредственно в С-образные пазы корпуса схвата и предназначены для определения закрытия и открытия губок.

Каталог Camozzi в формате PDF

увеличить

3-х кулачковый схват Camozzi. Серия CGС.

Размер 50, 64, 80, 100 и 125, магнитный.

3-х кулачковый схват серии CGC поставляется 5-ти типоразмеров.
Существенным для мод. CGC является то, что эти схваты имеют компактную конструкцию, позволяющую сочетать широкий диапазон захвата со значительным зажимным усилием.

Поршень оснащен постоянным магнитом, работающим в паре с датчиками перемещения серии CSB. Эти датчики вставляются в U-образные канавки на корпусе и позволяют определить в каком положении находится схват: открытом или закрытом.

Каталог Camozzi в формате PDF

увеличить

Фрикционные тормоза для пневмоцилиндров Camozzi. Серия RL.

Для цилиндров стандарта ISO 6431/VDMA и ISO 6432*.
Серия RL д.20, 25, 32, 40, 50, 63, 80, 100, 125.

Фиксаторы штока пневмоцилиндра Серия RL были разработаны в 9-ти различных диаметрах для использования с цилиндрами диаметров 20-25 мм (DIN/ISO 6432) и с цилиндрами диаметров 32, 40, 50, 63, 80, 100 и 125 мм (DIN/ISO 6431 VDMA).
Компактные размеры позволяют осуществлять монтаж в ограниченном пространстве. Фиксаторы штока пневмоцилиндра обычно используют для того, чтобы зафиксировать груз в случае внезапной остановки или случайного отключения питания цилиндра.
Фрикционный тормоз способен удерживать усилие, равное приложенной максимальной внешней нагрузке на штоке цилиндра при давлении 8 Бар.
Для промежуточной остановки пневмоцилиндра нужно использовать 5/3 (лин/поз) распределитель с подачей давления в обе линии.
Шток должен зафиксироваться, когда управляющий клапан находится в центральном положении.
Внимание: фиксатор штока не должен использоваться для “торможения” во время движения, он должен применяться только тогда, когда движение прекращено.

Прим.: при использовании фиксатора штока пневмоцилиндра - длина штока должна быть увеличена. Минимальные увеличения для каждого диаметра указаны в таблицах.

Каталог Camozzi в формате PDF

увеличить

Гидроамортизаторы Camozzi. Серия SA.

Гидроамортизаторы серии SA поставляются 7 типоразмеров и предназначены для поглощения энергии перемещающихся элементов конструкци, обеспечивая тем самым безударную и бесшумную остановку в конце хода гидроамортизатора.

Серия SA является самокомпенсирующейся, что обеспечивает возможность ее применения для различных случаев, например высокая скорость -низкая силовая нагрузка и наоборот.
Это происходит автоматически без настройки коэффициента демпфирования за счет специальной конструкции гидроамортизатора. ??менно поэтому он не содержит отдельного ручного регулятора настройки.
Гидроамортизаторы могут применяться как с допонительным эластичным упором, так и без него. Основные преимущества гидроамортизаторов Серии SA: - повышение производительности оборудования;
- снижение расходов на его ремонт;
- снижение шума и вибраций;

- увеличение срока службы оборудования.

Каталог Camozzi в формате PDF

увеличить

Гидродемпферы Camozzi. Серия 43.

Диаметр 40.

Функция остановки поршня.
Стандартные гидродемпферы Серии 43 поставляются с двумя типами управления: регулируемым движением вперёд с последующим быстрым отводом и регулируемым движением назад.
Гидродемпфер поставляется вместе с заправленным расширительным бачком, который служит для устранения гидроударов.
Управление скоростью осуществляется с помощью встроенного регулятора расходы, обеспечивающего возможность регулировки в широких пределах, и рассчитанного на непрерывный режим работы.

По заказу они могут поставляться со встроенным клапаном остановки и клапаном быстрого выхлопа.

Каталог Camozzi в формате PDF

увеличить

Направляющие Camozzi. Серия 45.

Для цилиндров DIN/ISO 6432 0 20, 25;
для цилиндров DIN/ISO 6431 0 32, 40, 50, 63, 80, 100.

Направляющие Серии 45 были разработаны для предотвращения вращения штока пневмоцилиндра и для исключения радиальных нагрузок на штоке пневмоцилиндра.
Направляющие Серии 45 поставляются в трех различных модификациях в зависимости от прикладываемой нагрузки. Модели типа UT и HT используют самосмазывающиеся подшипники скольжения, в то время как направляющие NHB снабжены шариковым подшипником.
Направляющие Серии 45 могут использоваться со всеми цилиндрами DIN/ISO 6432 020 и 025 и DIN/ISO 6431 032+100.

Для правильного выбора используйте графики. Нем короче ход, тем большую нагрузку может нести направляющая.

Каталог Camozzi в формате PDF

увеличить

Компактные миницилиндры Camozzi. Серия 14.

Одностороннего действия.
Диаметр 6, 10, 16
Ход 5, 10, 15, с быстроразъемным соединением диаметром 4 мм или резьбой М5.

Компактные миницилиндры Серии 14 одностороннего действия с пружинным возвратом предназначены для монтажа в ограниченном пространстве. Конструкция цилиндров позволяет собирать х в блоки или вворачивать непосредственно в несущие элементы конструкции.

В задней крышке цилиндра имеется присоединительное отверстие М5 или быстроразъёмное соединение д.4.



Каталог Camozzi в формате PDF

увеличить

Магнитные датчики положения Camozzi. Серия CST-CSV.

Магнитные датчики положения Серии CST/CSV служат детектором положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается внутренний контакт датчика, и электрический сигнал выдается в цепь электрической катушки клапана или на вход PLC.
О замыкании контакта информирует светодиод желтого цвета. Принцип работы датчика на базе геркона основан на переключении механического контакта и предназначен для эксплуатации при постоянном (до 110 В) и переменном токе (до 220 В).
Срок эксплуатации герконового датчика меньше, чем у датчика на основе эффекта Холла, у которого принцип работы основан на использовании свойств полупроводников. Датчик на основе эффекта Холла может эксплуатироваться только на постоянном токе с напряжением до 30 В. Датчики этой серии могут устанавливаться в канавки на корпусе некоторых серий цилиндров без специальных приспособлений или на гильзы и шпильки, используя скобы и хомуты.

Технические характеристики

увеличить

Короткоходовые цилиндры Camozzi. Серия QN

Одностороннего действия.
Серия QN: д.8, 12, 30, 32, 50, 63.

Короткоходовые цилиндры серии QN (односторонние) предназначены для монтажа в ограниченном пространстве.
Благодаря компактности и жёсткости эти цилиндры в основном используются в механизмах фиксации и зажима.

Технические характеристики

увеличить

Цилиндры Camozzi. Серия 41-алюминиевый профиль

Цилиндры. Серия 41-алюминиевый профиль
Двустороннего действия, магнитные, с демпфированием.
Диаметр 160, 200 (DIN/ISO 6431).

Гильза из алюминиевого профиля позволяет расположить шпильки внутри.
Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.

Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения.
Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.

В передней крышке пневмоцилиндра имеется направляющая бронзовая втулка, по которой скользит шток.
Длина хода стандартных цилиндров серии 41 - до 1000 мм. По заказу - до 2700 мм.

Технические характеристики

увеличить

Цилиндры Camozzi. Серия 40

Одно- и двустороннего действия, магнитные.
Диаметр 32, 40, 50, 63, 80, 100, 125, 160, 200, 250.
По заказу с регулятором скорости для цилиндров диаметром до 100 мм.

Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.
Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения.
Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.

В передней крышке пневмоцилиндра расположена направляющая бронзовая втулка, по которой скользит шток. Длина хода стандартных цилиндров серии 40 - до 1000 мм.

Технические характеристики

увеличить

Компактные магнитные цилиндры Camozzi. Серия 31. Тандем и мультипозиционные

Одно- и двустороннего действия(31М-31Ф)двустороннего действия с противоповоротной платформой.
Диаметр 12-100

Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы или подвески. В дополнение к компактной серии цилиндров представлены две новые серии - тандем и мультипозиционная модель.

Новая тандемная версия с 2,3 или 4 секциями позволяют развить усилие на штоке в 2,3 или 4 раза больше, чем стандартный цилиндр того же диаметра при том же давлении.
Многопозиционный цилиндр позволяет получить три фиксированных положения штока.

Технические характеристики

увеличить

Компактные магнитные цилиндры Camozzi. Серия 31

Одно- и двустороннего действия(31М-31F)двустороннего действия
с противоповоротной платформой.
Диаметр 12-100

Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы и подвески.

Компактные цилиндры одно- и двустороннего действия Серии 31 имеют 10 различных диаметров поршня от д.12 до д.100 мм с наружной или внутренней резьбой на штоке,
длиной хода до 400 мм. Кроме того имеется исполнение с двухсторонним штоком или с противоповоротной платформой.

Технические характеристики

увеличить

Короткоходовые цилиндры. Серия QP-QPR

 Одно- и двустороннего действия, магнитные (QP).
Двухстороннего действия, магнитные, с противоповоротной платформой (QPR).
Диаметры - 12, 16, 20, 25, 32, 40, 50, 63, 80, 100.

Компактные размеры данной серии позволяют использовать их в ограниченном пространстве, главным образом для фиксации и прижима.
На корпусе вдоль оси цилиндра выполнены пазы для крепления магнитных датчиков положения.

Технические характеристики

увеличить

Цилиндры Camozzi. Серия 60

Одностороннего действия, магнитные и немагнитные, без демпфирования.
Двухстороннего действия магнитные и немагнитные с демпфированием и без (DIN/ISO 6431)
Диаметр 32, 40, 50, 63, 80, 100, 125 с демпфированием.

На поршне этих цилиндров могут быть установлены постоянные магниты.
Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.

Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения.
Кроме того, эти цилиндры могут быть оборудованы механическим демпфированием для обеспечения безударной установки.
Длина хода - до 1000 мм.

Технические характеристики

увеличить

Цилиндры Camozzi. Серия 61. Алюминиевый профиль.

Одностороннего действия, магнитные и немагнитные, без демпфирования.
Двухстороннего действия магнитные и немагнитные с демпфированием и без (DIN/ISO 6431)
Диаметр 32, 40, 50, 63, 80, 100, 125

Гильза из экструдированного алюминиевого профиля имеет два продольных Т-образных паза (на трёх сторонах) для размещения магнитных датчиков. Это позволяет сохранить те же самые установочные габариты цилиндра.
Шпильки расположены внутри гильзы.

Положение поршня определяется магнитными датчиками положения, устанавливаемыми непосредственно в пазы корпуса цилиндра.
Цилиндры оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения.
Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.
Длина хода - до 1000 мм.

Технические характеристики

  Вернуться к началу

Отправить запрос с сайта
Отправить запрос
Имя
E-Mail
Сообщение
Производители

Наверх
