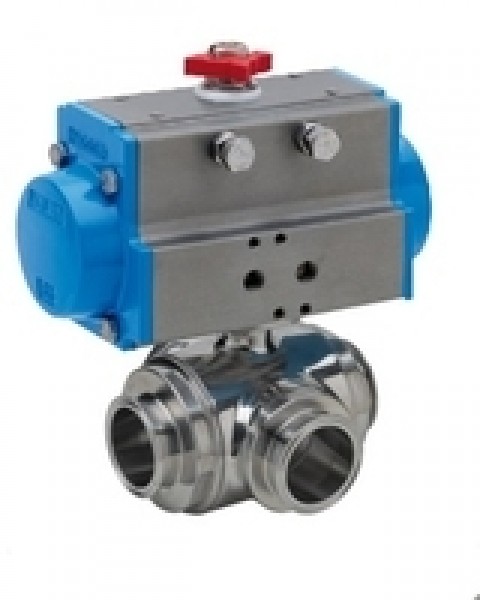

8P0256(T), 8P0255(L), 8P0258(T), 8P0257(L) Серия FOOD.Шаровой кран с пневмоприводом из нержавеющей стали. Присоединение CLAMP. Трёхходовой.

Давление: вакуум - 40 Бар
Температура среды: от - 20°С до + 160°С
DN: 10 - 100мм
Материал корпуса: нержавеющая сталь AISI 316
Материал уплотнения: PTFE (тефлон)
Тип присоединения: кламп
Тип управления: с пневмоприводом
Артикул производителя: 8P0256(T), 8P0255(L), 8P0258(T), 8P0257(L)

арт. 8P0256(T)/8P0255(L) – нерж./сталь AISI316, привод тип DA
арт. 8P0258(T)/8P0257(L) – нерж./сталь AISI316, привод тип SR

Общие характеристики	Трехходовой, полированный, полнопроходной, направление T- или L- порт
Размеры присоединения	1/2”, 3/4”, 1”, 1¼”, 1½”, 2”, 2½”, 3”, 4”
Тип присоединения	CLAMP ISO2825, быстросъемное соединение
Условный проход, DN	10мм, 15мм, 20мм, 25мм, 32мм, 40мм, 50мм, 65мм, 80мм, 100мм
Рабочая температура	От -20°С до +160°С
Рабочее давление, PN	16-25-40 бар, в зависимости от DN, см. таблицу
Давление управления	min. 6 бар
Тип арматуры	Серия 4G арт. 303060-6(T)

Пневмопривод DA двухстороннего действия
DN	10	15	20	25	32	40	50	65	80	100
PN	40	40	40	40	40	40	25	25	16	16
CLAMP	1/2”	3/4”	1”	1¼”	1½”	1½”	2”	2½”	3”	4”
ØA	25	25	51	51	51	51	64	78	91	119
ØB	9.7	16	22,2	22,2	34,8	34,8	47,5	60,2	72,6	97,6
C	148	151	170	174	195	220	237	247	274	289
D	71	71	81	81	81	95	106	106	123	123
E	108	118	130	140	156	172	182	196	256	286
F	141	141	164	164	164	210	241	241	275	275
G	54	59	65	70	78	86	91	98	128	143
DA	52	52	63	63	63	75	85	85	100	100

Пневмопривод SR с возвратными пружинами
DN	10	15	20	25	32	40	50	65	80	100
PN	40	40	40	40	40	40	25	25	16	16
CLAMP	1/2”	3/4”	1”	1¼”	1½”	1½”	2”	2½”	3”	4”
ØA	25	25	51	51	51	51	64	78	91	119
ØB	9.7	16	22,2	22,2	34,8	34,8	47,5	60,2	72,6	97,6
C	210	212	202	206	227	247	250	294	321	358
D	81	81	106	106	106	123	123	137	148	164
E	108	118	130	140	156	172	182	196	256	286
F	164	164	241	241	241	275	275	333	372	435
G	54	59	65	70	78	86	91	98	128	143
SR	63	63	85	85	85	100	100	115	125	140
