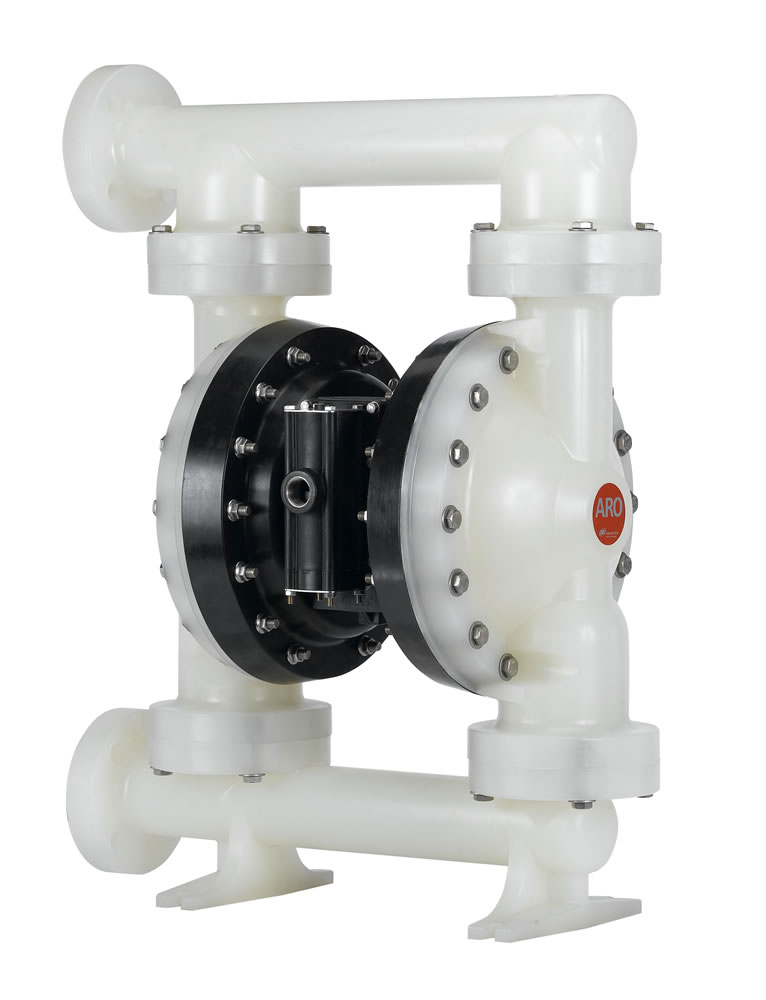

Неметаллический мембранный насос 2"

Характеристики

Производительность: 696 л/мин
Производительность за цикл: 5,30 л
Максимальное давление: 8,3 бар
Размер твердых частиц: 6,4 мм
Высота подема: 4,20 м

Ремонтные комплекты

637374-X (главный воздушный клапан в сборе)

637373-XX (проточная часть)

637369 (пневматическая часть)

Технические характеристики

Ходовые модели

Модель
PD15P-FPS-PAA
PD15P-FPS-PTT
PD15P-FKS-KTT

Материал корпуса	Пневмодвигатель	Седло/клапан	Материал диафрагмы	Ремкомплект пневмодвигателя	Ремкомплект жидкостной части	Присоединение жидкости	Вес насоса (кг)
полипропилен	полипропилен	полипропилен/сантопрен	сантопрен	637369	637373-AA	1-1/2" фланец сбоку	38,7
полипропилен	полипропилен	полипропилен/тефлон	тефлон)/сантопрен	637369	637373-TT	1-1/2" фланец сбоку	38,7
кинар (PVDF)	полипропилен	кинар (PVDF)/тефлон	тефлон/сантопрен	637369	637373-TT	1-1/2" фланец сбоку	50,3

Конфигурация

PX20

X-

Модель

центральная часть (пневмодвигатель)

подключение жидкости

корпус насоса

крепление

материал седла клапана

материал шаровых клапанов

материал диафрагмы

опция

PD20	Стандартный насос

PE20	С функцией дистанционного включения

алюминий

R	полипропилен с крышками пневмоцилиндра из нержавеющей стали

S	нержавеющая сталь

Y	полипропилен с крышками пневмоцилиндра из чугуна

A	2" NPT трубная резьба США

B	2" BSP Британская трубная резьба

F	2" фланец (центральный)

алюминий

чугун

H	хастеллой-С

S	нержавеющая сталь

P	сталь с гальваническим покрытием

S	нержавеющая сталь

сантопрен

хитрель

алюминий

E	углеродистая сталь

нитрил

H	440 нержавеющая сталь (закалённая)

L	Хастеллой-С

S	316 нержавеющая сталь

K	кинар PVDF

сантопрен

хитрель

T	тефлон PTFE

нитрил

S	316 нержавеющая сталь

витон

сантопрен

хитрель

нитрил

T	PTFE (тефлон)

M	сантопрен медицинской марки

витон

B	стандартный насос

BOS	управление BOS

Принадлежности

Фильтр/регулятор серии 2000
Резьба - 3/4" NPT - 0 до 10 бар 5µ Фильтр - с металлическим бачком и манометром:
номер Р39354-610 : ручной слив конденсата.
номер Р39354-614 : автоматический слив.

Комплект деталей фланцевого соединения
номер 67341-E20N (боковой фланец)
Фланцевые комплекты отвечают требованиям ANSI/DIN. Фланец выполнен из полипропилена со стеклонаполнителем. Болты, шайбы и гайки выполнены из нержавеющей стали.

Глушитель непрерывного действия
номер 67323
Рекомендуется для непрерывной работыпри максимальном расходе. Глушитель имеет большую расширительную камеру для выпуска холодного отработанного воздуха из насоса.

Система обнаружения отказов диафрагмы, номер 67237

Комплект счетчика циклов, номер 67350-1
