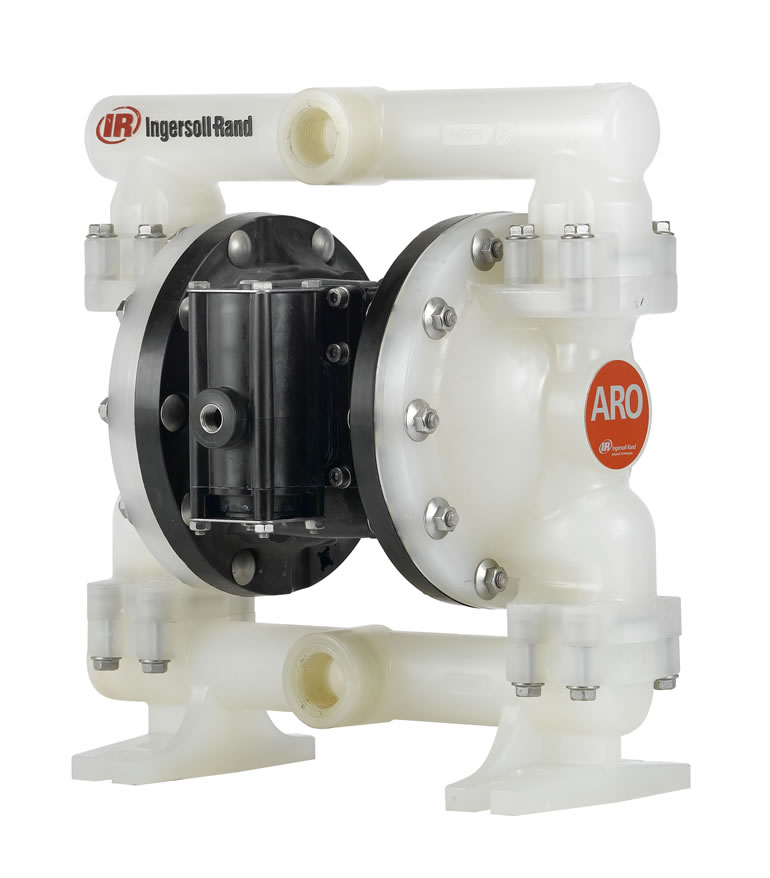

Неметаллический мембранный насос 1"

Характеристики

Производительность: 200 л/мин
Производительность за цикл: 0,86 л
Максимальное давление: 8,3 бар
Размер твердых частиц: 3,2 мм
Высота подема: 5,7 м

Ремонтные комплекты

637395-X (главный воздушный клапан в сборе)

637396-XX (проточная часть)

Технические характеристики

Ходовые модели

Модель
PD10P-BPS-PAA
PD10P-FPS-PAA
PD10P-BPS-PTT
PD10P-YPS-STT

Материал корпуса	Пневмодвигатель	Седло/клапан	Материал диафрагмы	Ремкомплект пневмодвигателя	Ремкомплект жидкостной части	Присоединение жидкости	Вес насоса (кг)
полипропилен	полипропилен	полипропилен/сантопрен	сантопрен	637397	637396-AA	1" B.S.P.	8,78
полипропилен	полипропилен	полипропилен/сантопрен	сантопрен	637397	637396-AA	1" фланец центральный	9,01
полипропилен	полипропилен	полипропилен/тефлон	тефлон/сантопрен	637397	637396-TT	1" B.S.P.	9,2
полипропилен	полипропилен	нерж.сталь/тефлон	тефлон/сантопрен	637397	637396-TT	1" фланец сбоку	8,89

Конфигурация

PX10

X-

Модель

центральная часть (пневмодвигатель)

подключение жидкости

корпус насоса

крепление

материал седла клапана

материал шаровых клапанов

материал диафрагмы

PD10	Стандартный насос

PE10	С функцией дистанционного включения

алюминий

R	полипропилен

S	нержавеющая сталь

A	1" NPT трубная резьба США

B	1" BSP Британская трубная резьба

алюминий

чугун

S	нержавеющая сталь

хастеллой

P	сталь с гальваническим покрытием

S	нержавеющая сталь

сантопрен

хитрель

алюминий

E	углеродистая сталь

нитрил

H	440 нержавеющая сталь (закалённая)

L	Хастеллой-С

S	316 нержавеющая сталь

сантопрен

хитрель

нитрил

S	316 нержавеющая сталь

T	PTFE (тефлон)

витон

сантопрен

хитрель

нитрил

T	PTFE (тефлон)

M	сантопрен медицинской марки

витон

Принадлежности

Фильтр/регулятор серии 1500
Резьба - 1/4" NPT - 0 до 10 бар 5µ Фильтр - с металлическим бачком и манометром:
номер Р39224-610 : ручной слив конденсата.
номер Р39224-614 : автоматический слив.

Комплект деталей фланцевого соединения
номер 67341-E10N (боковой фланец)
номер 63741-C10N (центральный фланец)
Использрвать с неметаллическими насосами EXP с опцией фланцевого коллектора. Фланцевые комплекты отвечают требованиям ANSI/DIN. Фланец выполнен из полипропилена со стеклонаполнителем. Болты, шайбы и гайки выполнены из нержавеющей стали.

Система обнаружения отказов диафрагмы (DFD), номер 67237

Комплект счетчика циклов, номер 67350
