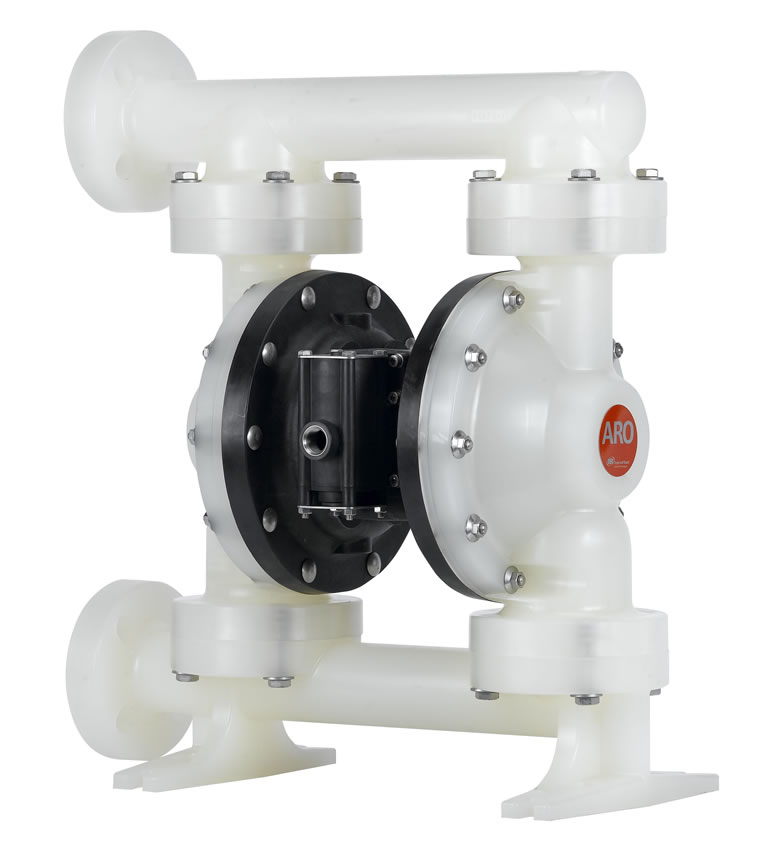

Неметаллический мембранный насос 1 1/2"

Характеристики

Производительность: 465 л/мин
Производительность за цикл: 2,34 л
Максимальное давление: 8,3 бар
Размер твердых частиц: 6,4 мм
Высота подема: 4,20 м

Ремонтные комплекты

637390-X (главный воздушный клапан в сборе)

637391-XX (проточная часть)

637389 ремкомплект пневмодвигателя

Технические характеристики

Ходовые модели

Модель
PD15P-FPS-PAA
PD15P-FPS-STT
PD15P-FKS-STT

Материал корпуса	Пневмодвигатель	Седло/клапан	Материал диафрагмы	Ремкомплект пневмодвигателя	Ремкомплект жидкостной части	Присоединение жидкости	Вес насоса (кг)
полипропилен	полипропилен	полипропилен/сантопрен	сантопрен	637389	637391-AA	1" фланец сбоку	19,32
полипропилен	полипропилен	нерж.сталь /тефлон	тефлон/сантопрен	637389	637391-TT	1" фланец сбоку	19,32
кинар (PVDF)	полипропилен	нерж.сталь/тефлон	тефлон/сантопрен	637389	637391-TT	1" фланец сбоку	29,0

Конфигурация

PX15

X-

Модель

центральная часть (пневмодвигатель)

подключение жидкости

корпус насоса

крепление

материал седла клапана

материал шаровых клапанов

материал диафрагмы

PD15	Стандартный насос

PE15	С функцией дистанционного включения

алюминий

R	полипропилен

S	нержавеющая сталь

A	1-1/2" NPT трубная резьба США

B	1-1/2" BSP Британская трубная резьба

Y	1-1/2" фланец (центральный)

алюминий

чугун

H	хастеллой-С

S	нержавеющая сталь

P	сталь с гальваническим покрытием

S	нержавеющая сталь

сантопрен

хитрель

алюминий

E	углеродистая сталь

нитрил

H	440 нержавеющая сталь (закалённая)

L	Хастеллой-С

S	316 нержавеющая сталь

сантопрен

хитрель

нитрил

S	316 нержавеющая сталь

T	PTFE (тефлон)

витон

сантопрен

хитрель

нитрил

T	PTFE (тефлон)

M	сантопрен медицинской марки

витон

Принадлежности

Фильтр/регулятор серии 2000
Резьба - 1/2" NPT - 0 до 10 бар 5µ Фильтр - с металлическим бачком и манометром:
номер Р39344-610 : ручной слив конденсата.
номер Р39344-614 : автоматический слив.

Комплект деталей фланцевого соединения
номер 67341-E15N (боковой фланец)
Использрвать с неметаллическими насосами EXP с опцией фланцевого коллектора. Фланцевые комплекты отвечают требованиям ANSI/DIN. Фланец выполнен из полипропилена со стеклонаполнителем. Болты, шайбы и гайки выполнены из нержавеющей стали.

Система обнаружения отказов диафрагмы, номер 67236-2

Комплект счетчика циклов, номер 67350
