Модель 2528A / Article 2528A

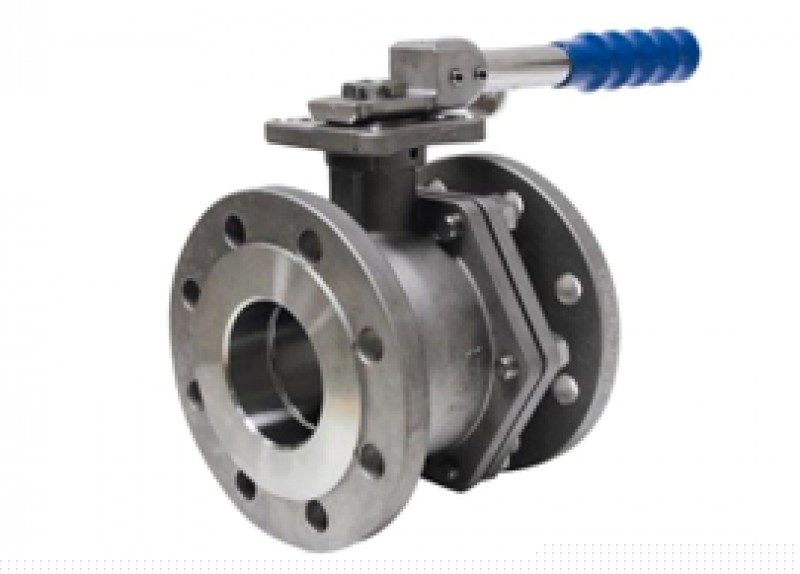

| Полнопроходной фланцевый шаровой кран из нержавеющей стали Genebre Описание: 1.Полнопроходной фланцевый шаровой кран, двухсоставной 2.Фланцевое соединение согласно нормам ASME B 16.5. ANSI Clase 150 3.Сделан из нержавеющей стали марки CF8M 4.Соответстует нормам дизайна ASME B 16.34 5.Расстояние между лицевыми сторонами согласно ASME B 16.10 6.Седло шара PTFE + 15 % F.V. (тефлон армированный стекловолокном) 7.Уплотнение корпуса-PTFE 8.Огнебeзопасная конструкция 9.Защита от протечек через отверстие штока 10.Возможен прямой монтаж привода согласно ISO 5211 (система запатентирована) 11.Система блокирования 12.Антистатическое устройство 13.Инспектирование и испытание согласно API 598, API 6D 14.Макс. рабочее давление 19 Kg/cm2 15.Макс. рабочая температура -30 ºC +180 ºC |
|
| № | Наименование | Материал | Обработка поверхности |
| 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 |
Корпус Крышка корпуса Шар Шток Уплотнение седла шара Прокладка Уплотнение штока Устройство Anti-Static Уплотнение штока Шайба штока Пружинная шайба Гайка Контршайба Ручка Гайка Чехол ручки Болт Гайка |
Нерж. Сталь CF8M Нерж. Сталь CF8M Нерж. Сталь AISI 316 Нерж. Сталь AISI 316 Тефлон Тефлон Тефлон + графит Нерж. Сталь AISI 316 Тефлон Нерж. Сталь AISI 316 Нерж. Сталь AISI 301 Нерж. Сталь AISI 316 Нерж. Сталь AISI 304 Нерж. Сталь AISI 316 Нерж. Сталь AISI 316 Винил A193 – B 8 Нерж. Сталь AISI 316 |
Дробеструйная обработка +кислотная очистка поверхности металла Дробеструйная обработка +кислотная очистка поверхности металла |
| Только для размеров: с 4 ” до 6” |
| № | Наименование | Материал | Обработка поверхности |
| 13 14 |
Контршайба Ограничитель |
Нерж. cталь AISI 304 Нерж. cталь AISI 304 |
 |
АНТИСТАТИЧЕСКОЕ УСТРОЙСТВО Это устройство гарантирует электрическое постоянство между шаром-штоком-корпусом, что необходимо при транспортировке воспломеняющихся жидкостей. |
| ОСНОВНЫЕ ПАРАМЕТРЫ |
| Модель | Размер | Класс |
ISO 5211 | A | H | L | M |
| 2528A 04 2528A 05 2528A 06 2528A 07 2528A 08 2528A 09 2528A 10 2528A 11 2528A 12 2528A 14 |
1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" 6" |
150 150 150 150 150 150 150 150 150 150 |
F03/F04 F03/F04 F04/F05 F04/F05 F05/F07 F05/F07 F07/F10 F07/F10 F10 F12 |
89 98.6 108 117 127 152.5 177.8 190.5 228.6 279.4 |
79 84 95 103 111 120 153 163 182 280 |
108 117 127 140 165 178 190 203 229 394 |
135 135 170 170 200 200 250 250 400 800 |
ГРАФИК ДАВЛЕНИЕ-ТЕМПЕРАТУРА  |
