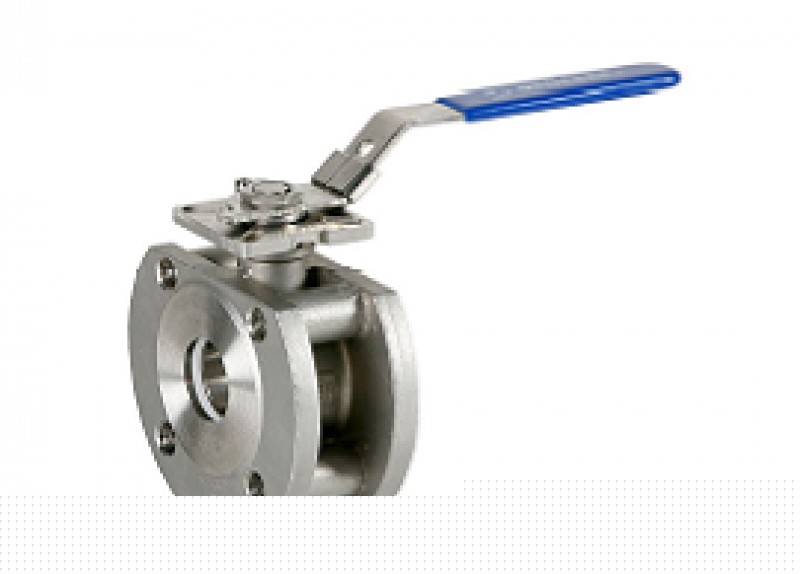

Полнопроходной межфланцевый шаровой кран из нержавеющей стали Genebre Описание: 1.Полнопроходной шаровой кран, межфланцевый 2.Присоединение межфланцевое, по DIN PN-16 3.Сделан из нержавеющей стали марки AISI 316 4.Седло шара PTFE + 15 % F.V. (тефлон армированный стекловолокном) 5.Защита от протечек через отверстие штока 6.Возможен прямой монтаж привода согласно ISO 5211 (начиная с Ду 25) 7.Система блокирования 8.Макс. рабочее давление 16 Kg/cm2 9.Рабочая температура –20 ºC + 180 ºC |
|
№ | Наименование | Материал | Обработка поверхности |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
Корпус Крышка корпуса Прокладка Шар Уплотнение седла шара Шток Шайба Уплотнительное кольцо Уплотнение штока Шайба штока Гайка Пружинная шайба Контршайба Шайба Стопорный болт Ручка Пластиковая крышка |
Нержавеющая сталь AISI 316 Нержавеющая Сталь AISI 3160 PTFE Нержавеющая Сталь AISI 3160 Тефлон Нержавеющая Сталь AISI 3160 PTFE Витон PTFE Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Винил |
Дробеструйная обработка+кислотная очистка поверхности металла Дробеструйная обработка+кислотная очистка поверхности металла |
Контршайба: Предотвращает перекос гайки штока при высокопроизводительных рабочих применениях. Тарельчатая шайба: Стандартные тарельчатые шайбы обеспечивают постоянную "тяжесть" на уплотнении штока, обеспечивая плотную изоляцию даже при разных служебных характеристиках. |
ОСНОВНЫЕ ПАРАМЕТРЫ |
Модель | Размер | PN |
Монтажные отверстия | D | A | L | H | CxC | ISO5211 | Вес (кг) |
2118 04 2118 05 2118 06 2118 07 2118 08 2118 09 2118 10 2118 11 2118 12 |
1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" |
16 16 16 16 16 16 16 16 16 |
4xM12 4xM12 4xM12 4xM16 4xM16 4xM16 4xM16 4xM16 4xM16 |
95 105 115 140 150 165 185 200 220 |
80 85 95 100 105 115 130 145 175 |
36 38 50 53 65 78 98 118 140 |
9.5 13 10 12.5 14.5 14 17 16 19 |
9x9 9x9 11x11 11x11 14x14 14x14 17x17 17x17 17x17 |
F03 F03 F04/F05 F04/F05 F05/F07 F05/F07 F07/F10 F07/F10 F07/F10 |
1.7 1.9 2.5 3.5 4.35 5.45 7.8 10.3 18.0 |
