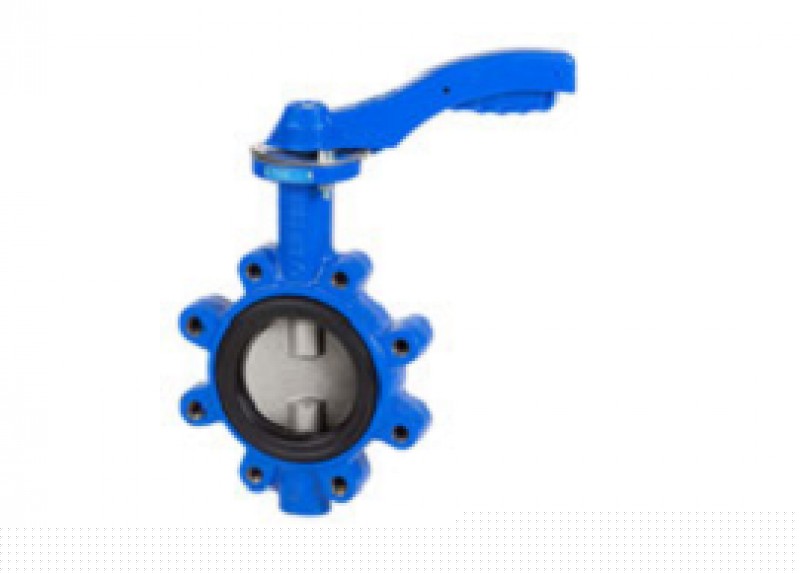

Дисковый поворотный затвор Genebre Описание: 1.Дисковый поворотный затвор , межфланцевый с резьбовыми проушинами (LUG) 2.Корпус выполнен из чугуна марки GGG-40. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16 3.Возможeн монтаж привода согласно нормам ISO 5211 – DIN 3337 4.Поворотный диск из нержавеющей стали AISI 316 (CF8M) 5.Окрашен методом эпоксидного напыления 6.Максимальная рабочая температура -20ºC ... + 120 ºC 7.Уплотнение седла EPDM |
|
№ | Наименование | Материал | Обработка поверхности |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
Корпус Крышка корпуса Шар Шток Уплотнение седла шара Уплотняющая прокладка Стопорная шайба Кольцевая прокладка Уплотнение штока Кольцо штока Пружинная шайба Гайка Шайба Стопор Болт Гайка Пружинная шайба Ручка Рукав ручки |
Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 316 Тефлон+15%FV Тефлон+графит Тефлон+графит Витон Тефлон Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 301 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Винил |
Дробеструйная обработка Дробеструйная обработка |
ОСНОВНЫЕ ПАРАМЕТРЫ |
Модель | Размер | L |
A1 | A2 | D | P | N-M | Вес (кг) |
2108 09 2108 10 2108 11 2108 12 2108 13 2108 14 2108 16 2108 18 2108 20 |
2" 2 1/2" 3" 4" 5" 6" 8" 10" 12" |
43 46 46 52 56 56 60 68 78 |
190 190 195 215 240 240 280 325 351 |
79 93 103 120 133 158 180 216 251 |
90 90 90 90 90 125 125 125 150 |
270 270 270 270 270 300 300 300 **** |
4xM16 4xM16 8xM16 8xM16 8xM16 8xM20 8xM20 12xM20 12xM20 |
4.8 5.5 7.0 8.1 10.9 14.0 19.4 28.5 49.6 |
![]() |
ПАРАМЕТРЫ ПРИСОЕДИНИТЕЛЬНОГО ФЛАНЦА![]() |
Модель | DN | F(ISO 5211) | S(мм) | D(мм) | H(мм) | Усилие(Nm) |
2108 09 2108 10 2108 11 2108 12 2108 13 2108 14 2108 16 2108 18 2108 20 |
2" 2 1/2" 3" 4" 5" 6" 8" 10" 12" |
F07 F07 F07 F07 F07 F07-F10 F07-F10 F10 F10-F12 |
11 11 11 14 14 17 17 22 22 |
14 14 14 18 18 22 22 28 28 |
30 30 30 30 30 30 30 30 30 |
12 20 27 40 60 90 120 180 340 |
Меры предосторожности при установке: 1.Не устанавливать затвор в полностью закрытом положении; 2.Проверить параллельность фланцев; 3.Не вставлять прокладки между фланцем и корпусом затвора; ![]() 4.Если затвор установлен в конце трубы, то макс. рабочее давление расчитывается так: 2” a / to 6” .... 16 Kg/cm² x 0.4 = 6,4 Kg/cm² 8” a / to 12” .... 10 Kg/cm² x 0.4 = 4,0 Kg/cm² ![]() |
