Модель 2104 / Article 2104

Модель 2104 / Article 2104

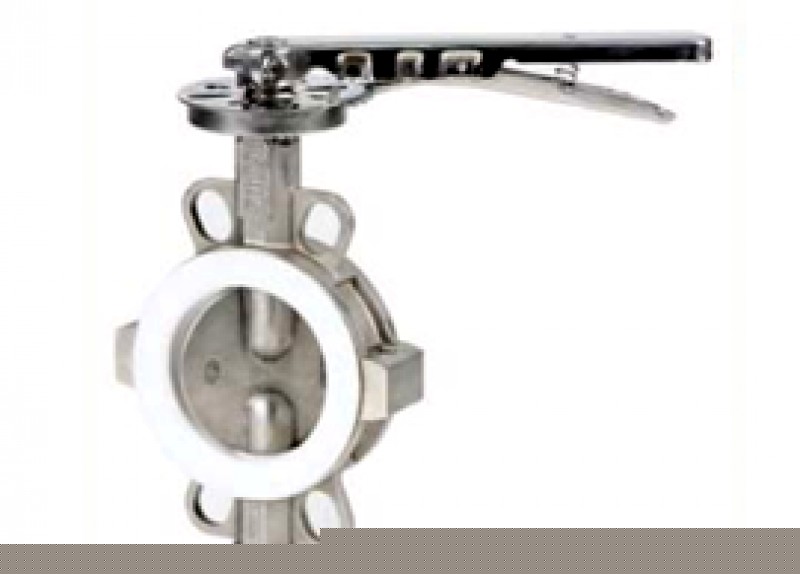

Дисковый поворотный затвор Genebre. Нержавеющая сталь ALSI 316 + PTFE

Описание:
1.Дисковый поворотный затвор
2.Корпус из двух частей , нерж.сталь AISI ,возможность монтажа между фланцами согласно нормам ANSI 150 и DIN PN 10/16
3.Уплотнение из PTFE на базе EPDM
4.Диск из нерж.стали AISI 316 (CF8M)
5.Шток из нерж.стали AISI 316
6.Возможeн монтаж привода согласно нормам ISO 5211
7.Расстояние между фланцами согласно норме UNE EN 558-1 Serie 20 (DIN 3202 K1)




2104 чертеж женебре



№ Наименование Материал Обработка поверхности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
 Нижний корпус
Верхний корпус
Верхний шток
Нижний шток
Седло
Диск
Втулка шарнира
Пружинная шайба
Уплотнительное кольцо
Втулка шарнира
Шайба
Стопорное кольцо
Стопорное кольцо
Ручка
Тарелка
 Нерж.сталь AISI 316
Нерж.сталь AISI 316
Нерж.сталь AISI 316
Нерж.сталь AISI 316
PTFE на базе EPDM
Нерж.сталь AISI 316
RPTFE
Нерж.сталь AISI 301
Viton
RPTFE
Нерж.сталь AISI 304
Нерж.сталь AISI 304
Нерж.сталь AISI 304
Нерж.сталь AISI 304
Нерж.сталь AISI 304
 Дробеструйная обработка
Дробеструйная обработка



Дробеструйная обработка







Отполирована
Отполирована



ОСНОВНЫЕ ПАРАМЕТРЫ
2104 чертеж
Модель Размер DN PN
 L A B C H M Вес (кг)
2104 09
2104 10
2104 11
2104 12
2104 13
2104 14
2104 16
 2"
2 1/2"
3"
4"
5"
6"
8"
 50
65
80
100
125
150
200
 16
16
16
16
16
16
16
 43
46
46
52
56
56
60
 74
82
90
116
132
145
180
 136
138
138
158
174
190
229
 117
126
142
178
202
234
286
 32
32
32
32
32
32
45
 264
264
264
264
264
*
*
 3.8
4.4
4.9
6.5
8.2
9.6
14.7
* - Начиная с 6"(DN 150) затвор комплектуется ручным приводом


РАЗМЕРЫ ФЛАНЦА ДЛЯ УСТАНОВКИ ПРИВОДА
модель 2103
Модель F (ISO 5211) S (мм)
 D (мм) H (мм) N.m
2104 09
2104 10
2104 11
2104 12
2104 13
2104 14
2104 16
 F05
F05
F05
F07
F07
F07
F10
 11
11
11
14
14
14
17
 14
14
14
18
18
18
22
 32
32
32
32
32
32
45
 20
25
30
60
100
180
300



ПОТЕРИ НАПОРА В ЗАВИСИМОСТИ ОТ ПОЛОЖЕНИЯ ДИСКА
DN 90º 80º 70º 60º 50º 40º 30º 20º 10º
50
65
80
100
125
150
200
 144
282
461
841
1376
1850
3316
 114
223
364
701
1146
1542
2842
 84
163
267
496
775
1025
1862
 61
107
154
274
428
567
1081
 43
67
96
171
268
354
680
 27
43
61
109
170
225
421
 16
24
35
62
98
129
241
 7
11
15
27
43
56
102
 1
1.5
2
3
5
6
12



МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

1. Не устанавливайте затвор в полностью закрытом положении
2. Проверьте параллельность фланцев
3. Не используйте дополнительные прокладки между завтором и фланцеммодель 2103
