Модель 2103 / Article 2103

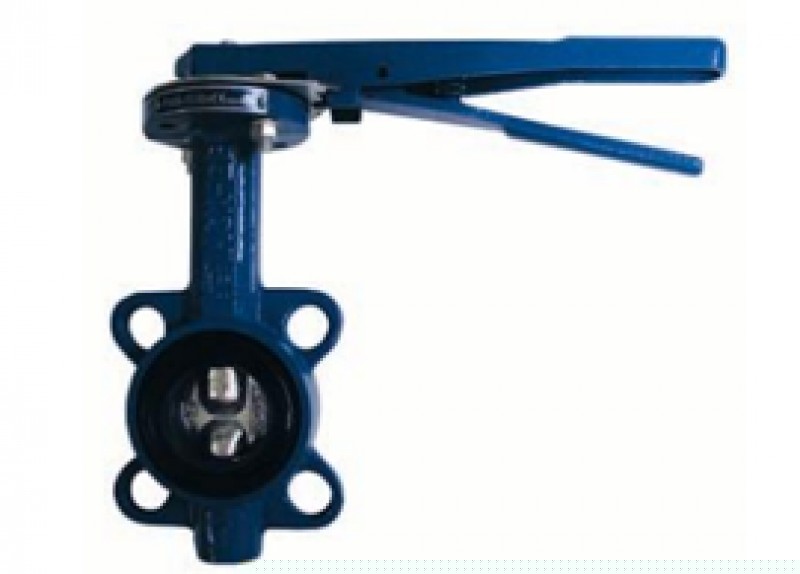

Дисковый поворотный затвор Genebre.

Описание:
1.Дисковый поворотный затвор с ручкой, межфланцевый
2.Корпус выполнен из чугуна марки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16
3.Уплотнение корпуса -EPDM
4.Диск выполнен из чугуна марки GGG-40
5.Возможeн монтаж привода согласно нормам ISO 5211 – DIN 3337
6.Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1)
7.Окрашен методом эпоксидного напыления

№

Наименование

Материал

Обработка поверхности

1
2
3
4
5
6
7
8
9
10
11

Корпус
Шток
Шарнир
Диск
Заглушка
Седло
Втулка
Уплотнение штока
Уплотнительное кольцо
Шайба
Стопорное кольцо

Чугун GG-20
Нержавеющая сталь AISI 416
Нержавеющая сталь AISI 416
Чугун марки GGG-40
Нержавеющая сталь AISI 420
EPDM
Карбонизированный тефлон
Карбонизированный тефлон
Нитрил
Бронза
Сталь

Эпоксидное напыление

Оцинкован

ОСНОВНЫЕ ПАРАМЕТРЫ

Модель

Размер

Диаметр

Вес (кг)

2103 09
2103 10
2103 11
2103 12
2103 13
2103 14
2103 16
2103 18
2103 20
2103 22
2103 24
2103 26
2103 28

2"
2 1/2"
3"
4"
5"
6"
8"
10"
12"
14"
16"
18"
20"

50
65
80
100
125
150
200
250
300
350
400
450
500

16
16
16
16
16
16
16
16
16
10
10
10
10

43
46
46
52
56
56
60
68
78
78
102
114
121

200
200
200
220
250
250
300
330
360
390
420
445
480

75
85
100
120
125
150
150
200
250
260
300
330
370

90
90
90
90
90
125
125
125
150
150
175
175
175

270
270
270
270
270
300
300
300
*
*
*
*
*

4.20
4.80
5.55
6.80
8.75
11.15
16.60
23.45
44.50
61.00
82.00
136.00
163.00

* - Начиная с 12" затвор комплектуется ручным приводом

РАЗМЕРЫ ФЛАНЦА ДЛЯ УСТАНОВКИ ПРИВОДА

Модель

F (ISO 5211)

S (мм)

D (мм)

H (мм)

N.m

2103 09
2103 10
2103 11
2103 12
2103 13
2103 14
2103 16
2103 18
2103 20
2103 22
2103 24
2103 26
2103 28

50
65
80
100
125
150
200
250
300
350
400
450
500

F07
F07
F07
F07
F07
F07-F10
F07-F10
F10
F10-F12
F12
F14
F14
F14

11
11
11
14
14
17
17
22
22
22
27
27
36

14
14
14
18
18
22
22
28
28
28
36
36
48

30
30
30
30
30
30
30
40
40
45
45
45
45

12
20
27
39
58
90
120
180
340
640
805
1100
1500

ПОТЕРИ НАПОРА В ЗАВИСИМОСТИ ОТ ПОЛОЖЕНИЯ ДИСКА

90º

80º

70º

60º

50º

40º

30º

20º

10º

50
65
80
100
125
150
200
250
300
350
400
450
500

144
282
461
841
1376
1850
3316
5430
8077
10538
13966
17214
22339

114
223
364
701
1146
1542
2842
4525
6731
8874
11761
14496
18812

84
163
267
496
775
1025
1862
2948
4393
5939
7867
10065
12535

61
107
154
274
428
567
1081
1710
2563
3384
4483
5736
7144

43
67
96
171
268
354
680
1076
1594
2149
2847
3643
4536

27
43
61
109
170
225
421
667
1005
1320
1749
2237
2786

16
24
35
62
98
129
241
382
555
756
1001
1281
1595

7
11
15
27
43
56
102
162
235
299
397
507
632

1
1.5
2
3
5
6
12
19
27
34
45
58
72

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

1. Не устанавливайте затвор в полностью закрытом положении
2. Проверьте параллельность фланцев
3. Не используйте дополнительные прокладки между завтором и фланцем модель 2103
