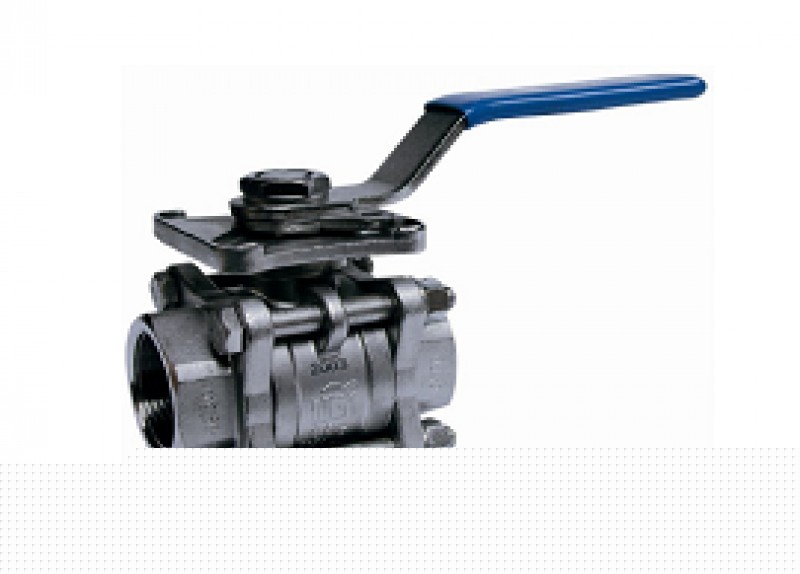

Кран шаровой полнопроходной трехсоставной из нержавеющей стали Genebre Описание: 1.Кран шаровой полнопроходной трехсоставной из нержавеющей стали 2.Pезьба согласно стандарту DIN 2999 3.Выполнен из нерж.стали AISI 316(CF8M) 4.Уплотнение седла шарa PTFE+15% 5.Кольцо штока – Viton 6.Уплотнение штока - PTFE 7.Система блокирования 8.Возможность прямого монтажа электропривода ISO 5211 9.Защита от протечек через отверстие штока 10.Максимальное рабочее давление - 63 бар 11.Рабочая температура -25С + 180С 12.Применяется для горячей и холодной воды в системах тепло- и водоснабжения |
|
№ | Наименование | Материал | Обработка поверхности |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
Корпус Крышка корпуса Шар Шток Уплотнение седла шара Уплотняющая прокладка Стопорная шайба Кольцевая прокладка Уплотнение штока Кольцо штока Пружинная шайба Гайка Шайба Стопор Болт Гайка Пружинная шайба Ручка Рукав ручки |
Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 316 Тефлон+15%FV Тефлон+графит Тефлон+графит Витон Тефлон Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 301 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 304 Винил |
Дробеструйная обработка Дробеструйная обработка |
ОСНОВНЫЕ ПАРАМЕТРЫ |
Модель | Размер | PN |
P | T | A | L | M | ISO 5211 | Вес (кг) |
2025 02 2025 03 2025 04 2025 05 2025 06 2025 07 2025 08 2025 09 2025 10 2025 11 2025 12 |
1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" |
63 63 63 63 63 63 63 63 63 63 63 |
11 12.7 15 20 25 32 40 50 65 80 100 |
13 14.7 17 22 28 35 43 54 69 87 105 |
60 60 60 70 70 88 94 100 150 165 175 |
49.6 49.6 56 73 82 91 104 120 155 182 230 |
112 112 112 138 138 160 205 205 330 330 340 |
F-03 F-03 F-04 F-04/F-05 F-04/F-05 F-05/F-07 F-05/F-07 F-05/F-07 F-07/F-10 F-07/F-10 F-07/F-10 |
0.37 0.37 0.44 0.81 0.99 1.77 2.35 3.28 8.55 11.85 20.30 |
ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ |
